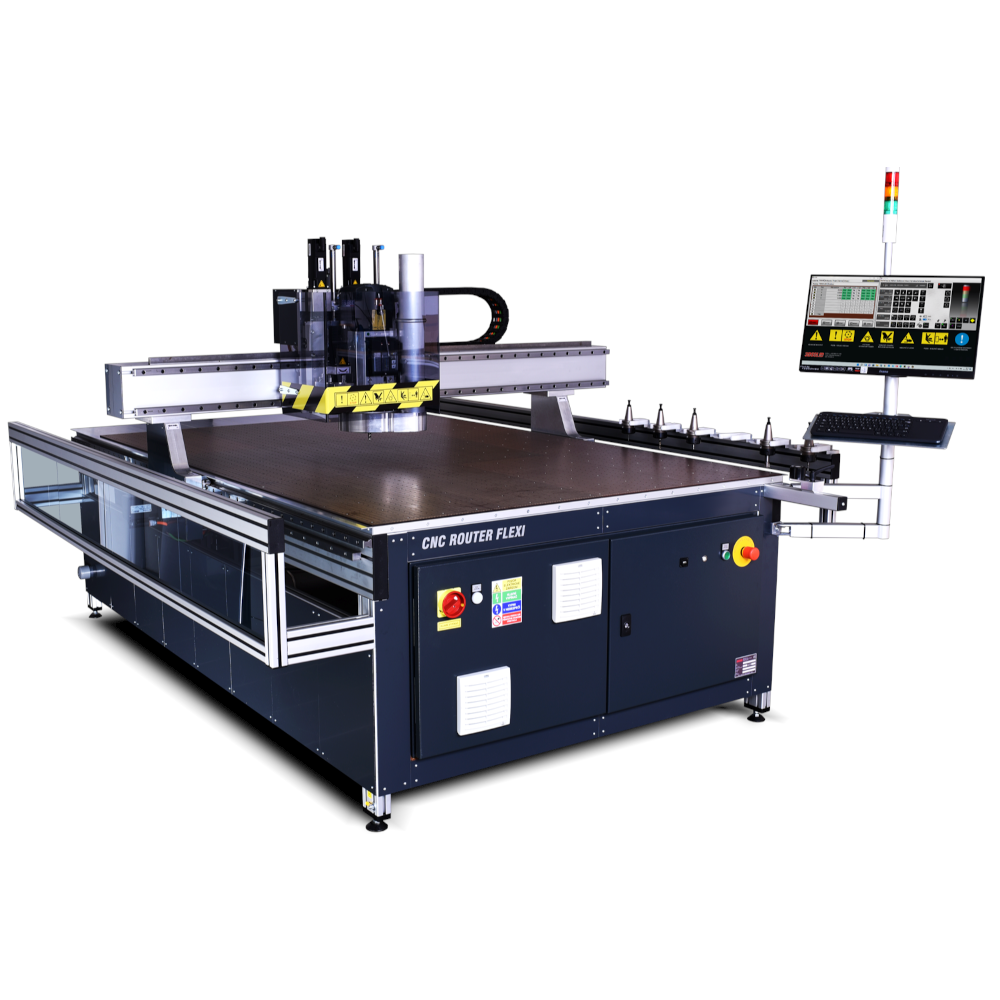

CNC ROUTER FLEXI

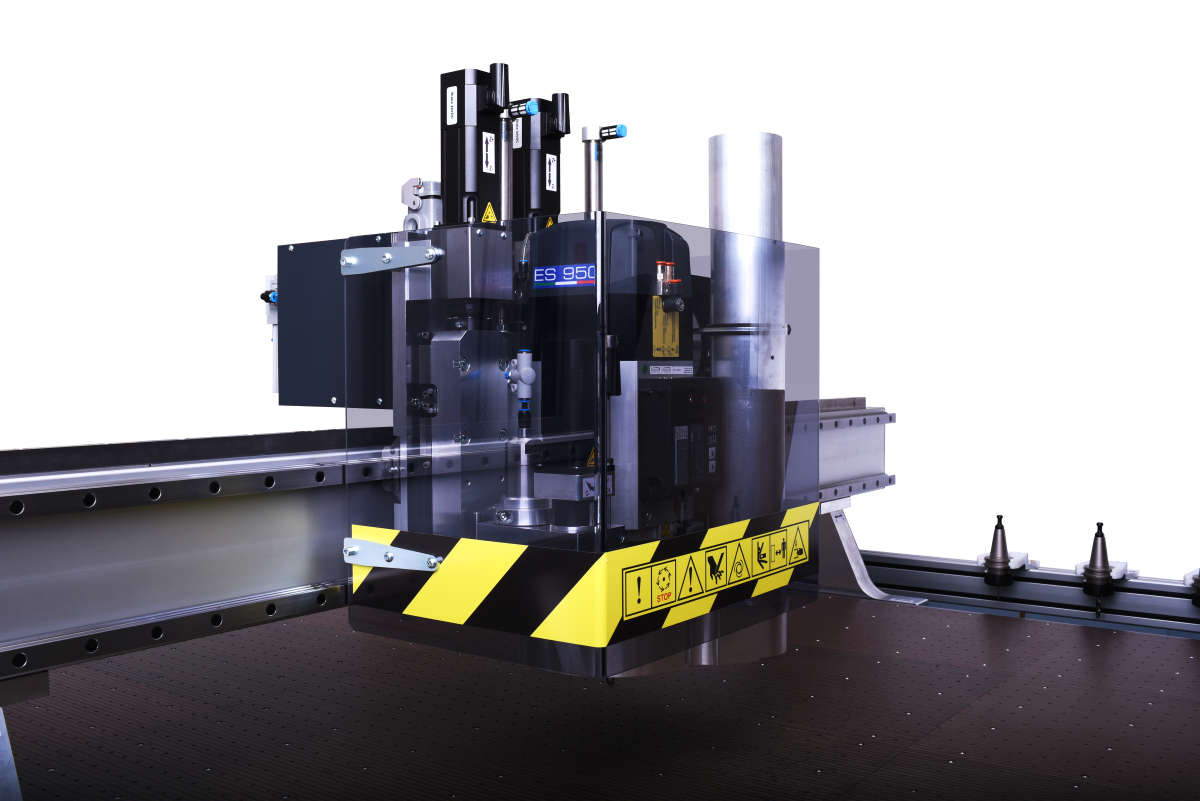

CNC router FLEXI je profesionální produktivní CNC stroj určený k dělení plošných materiálů frézováním a řezáním určený do nepřetržitého provozu.
POPIS:
CNC ROUTER FLEXI
| ZASLAT POPTÁVKU |
CNC router FLEXI je profesionální produktivní CNC stroj určený k dělení plošných materiálů frézováním a řezáním určený do nepřetržitého provozu. Stroj je navržen a vyroben v České republice.
Při výrobě jsou používány pouze komponenty vyrobené výhradně v EU. Bohaté příslušenství, komfortní řídicí systém a odladěný CAD / CAM software tvoří z tohoto CNC stroje výkonný výrobní prostředek.
Stroj je v základu vybaven vakuovým stolem s možností sektorového přivírání neobsazené části stolu. Výkonné dmychadlo řízené frekvenčním měničem se automaticky přizpůsobí tlakovým ztrátám.
AVN pro 6 nástrojů je již v základní konfiguraci.
Vřeteno je opatřeno odsávacím hrdlem, které se automaticky přizpůsobuje síle materiálu a pomáhá ho přidržovat během frézování přímo u nástroje. Díky tomuto systému se během frézování dostane do okolního prostoru pouze minimální množství třísek.

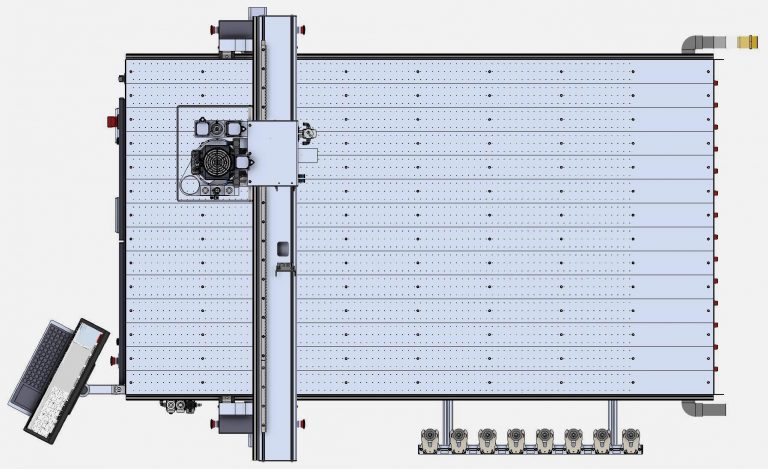

CNC router FLEXI je základním provedení vybaven hlavním vertikálním suportem s výkonným elektrovřetenem. Stroj je možné rozšířit o vedlejší vertikální suport pro výměnné agregáty (oscilační nůž, řezací kolečko volné nebo poháněné, popisovací hlava ultrazvukový nůž atd.). Na následujícím obrázku je schematicky znázorněné rozmístění hlavního vertikálního suportu s elektrovřetenem vpravo a vedlejší vertikální suport pro výměnné agregáty vlevo.
|
UPLATNĚNÍ |
|
|
Desky na bázi dřeva, překližka, dřevotříska laťovka |
  |
|
Plastové desky PVC, ABS, plexysklo, akryl atd. |
   |
|
Výroba kompozitů |
   |
|
Výroba obalů a zpracovní výplňových materiálů |
   |
|
Textilní průmysl, zpacování technických textilií |
  |
|
Výroba izolačních polštárů pro energetické zařízení |
 |
|
Výroba těsnících prvků |
   |
|
Reklamní grafika |
  |
|
Zpracování kůže |
  |
HLAVNÍ ELEKTROVŘETENO
CNC router FLEXI je osazen výkonným elektrovřetenem s pneumatickým uvolněním nástrojového kuželu pro automatickou výměnu nástrojů. Vřeteno je opatřeno dutinou pro kužel ISO30 s upínacím čepem.

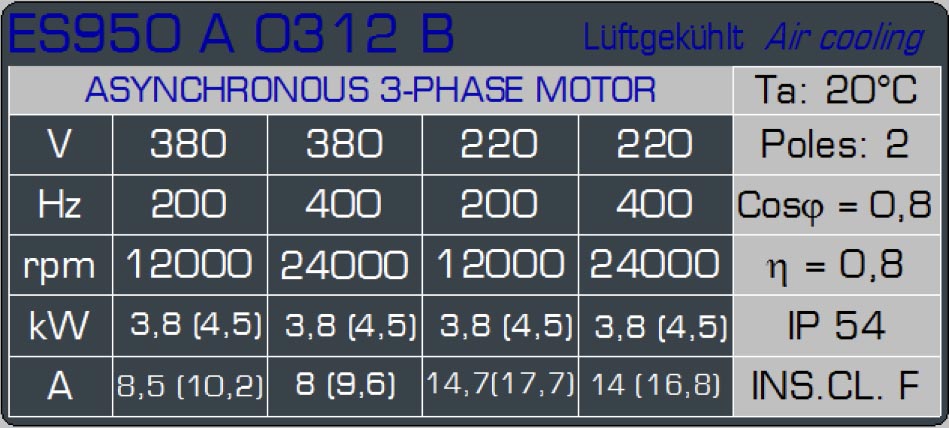

Technické parametry elektrovřetena
VOLITELNÉ PRACOVNÍ AGREGÁTY
 |

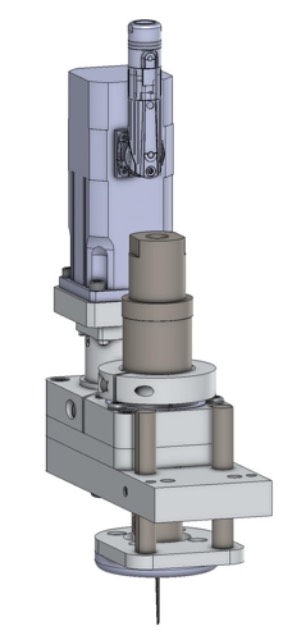

Vektorový agregát s „C“ osou a pneumatickou oscilační hlavou OH-150
|
 |

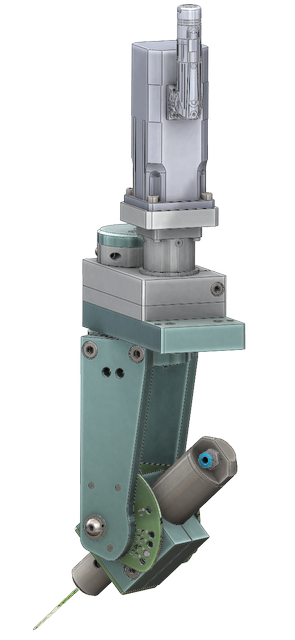

Vektorový agregát s „C“ osou a NÁKLOPNOU pneumatickou oscilační hlavou OH-150S Pro potřeby zákazníků jsme vyvinuli agregát umožňující řez pod úhlem. Je tedy možné dosáhnout V-řezu, který může sloužit jako designový prvek a nebo k ohnutí vyříznutého materiálu do požadovaného tvaru.
|
 |

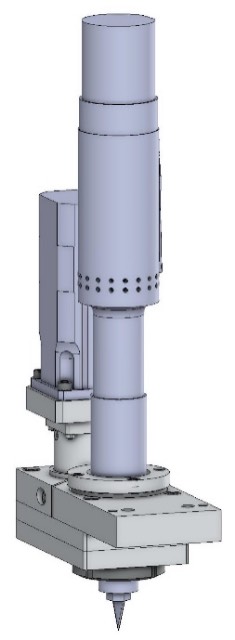

Vektorový agregát s „C“ osou a ultrazvukovým konvertorem DUKANE
|
 |
„C“ osa s řezací hlavou pro vlečné nože Vlečný nůž je určený pro tvrdší a tvrdé materiály, které jsou schopné během řezu snášet sílu, kterou svým pohybem nůž vyvozuje. Hlava je vybavena plynule nastaveným omezovačem hloubky řezu.
|
 |

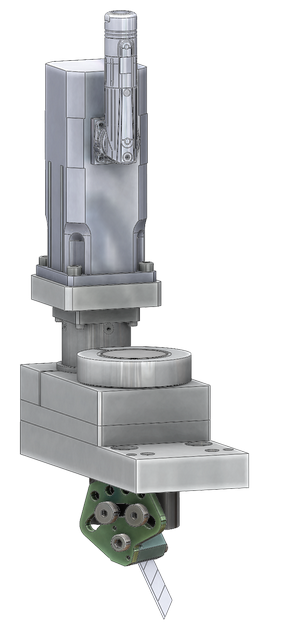

Vektorový agregát s „C“ osou a náklopným vlečným nožem
|
 |

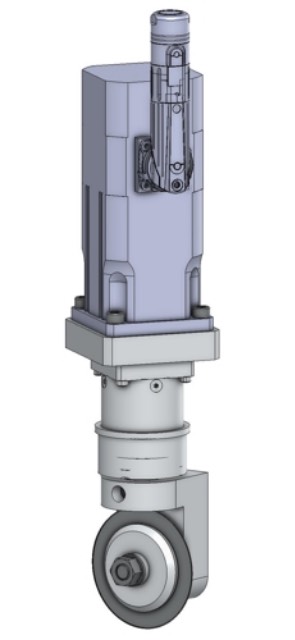

Vektorový agregát s „C“ osou a poháněným řezacím kolečkem
|
 |

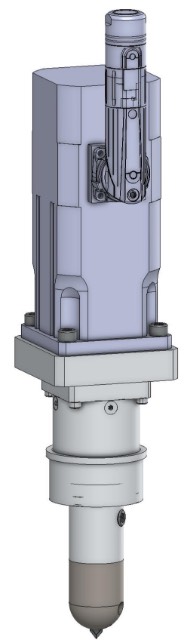

„C“ osa s hlavou pro rotační čepele, rylovací a perforovací kolečka
|
 |

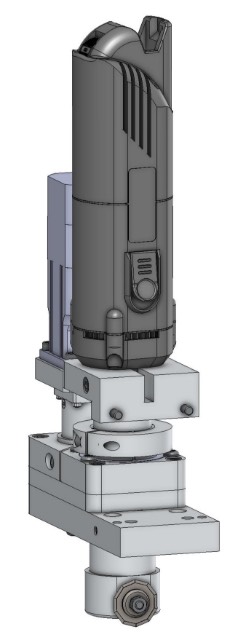

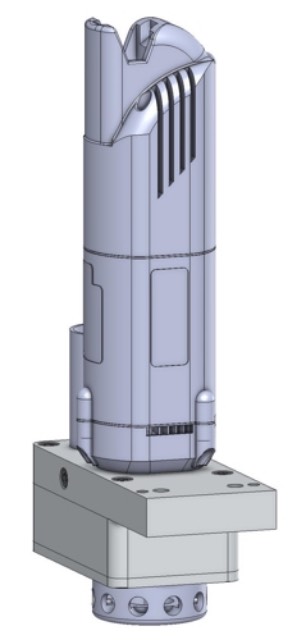

Agregát pro frézování Agregát pro frézování s přítlakem materiálu pružným kluzákem a integrovaným odsáváním je určen pro vyřezávání tvarových dílců frézováním. Frézovat je možné rozmanité spektrum materiálů (např. dřevo, překližku, plastové, sendvičové, kompozitové a pěnové desky). Kvalitní vysokootáčkové vřeteno s plynulou regulací otáček umožňuje upnutí frézovacích nástrojů až do průměru 8 mm. Součástí agregátu je pružný kluzák, s jehož pomocí je možné frézovat materiály o tloušťce 0,3 – 10 mm. Tento systém zabezpečuje přítlak materiálu k podložce během frézování a současně odsávání třísek z místa řezu. |
 |

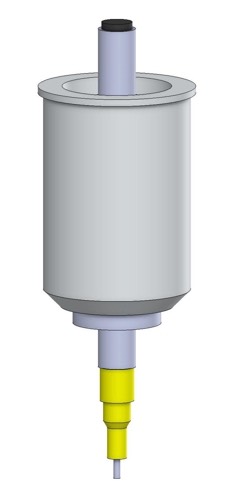

Popisování Agregát pro popisovací pera s pružnou kompenzací pro různé typy per se uplatní zejména pro značení dílců pro následné technologické postupy. K dispozici jsou pera s velmi odolným inkoustem v tloušťkách čáry 0,3, 0,6 a 1 mm. Taktéž je možné volit ze široké škály barev. |
HLAVNÍ ELEKTROVŘETENO:
CNC router FLEXI je osazen výkonným elektrovřetenem s pneumatickým uvolněním nástrojového kuželu pro automatickou výměnu nástrojů. Vřeteno je opatřeno dutinou pro kužel ISO30 s upínacím čepem.
- Rozsah pracovních otáček: 0 - 24 000 ot./min.
- S1 trvale/S2 přerušovaně: 3,8 kW/4,5 kW

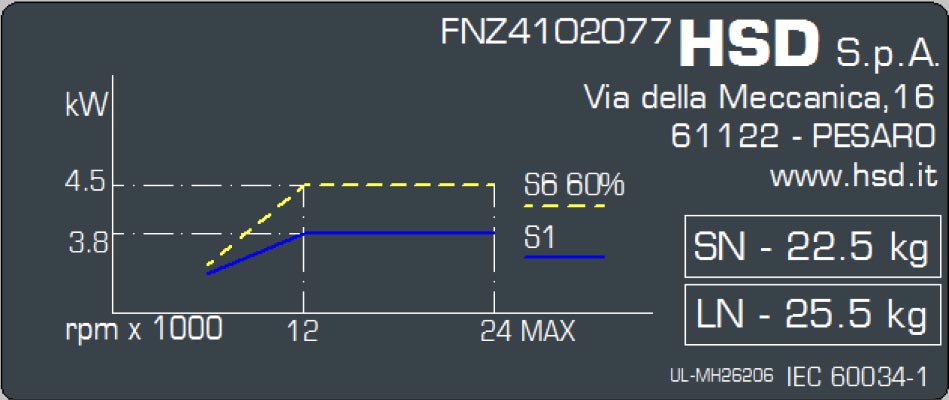

Výkonnové charakteristiky:
VÝMĚNÍK NÁSTROJŮ:

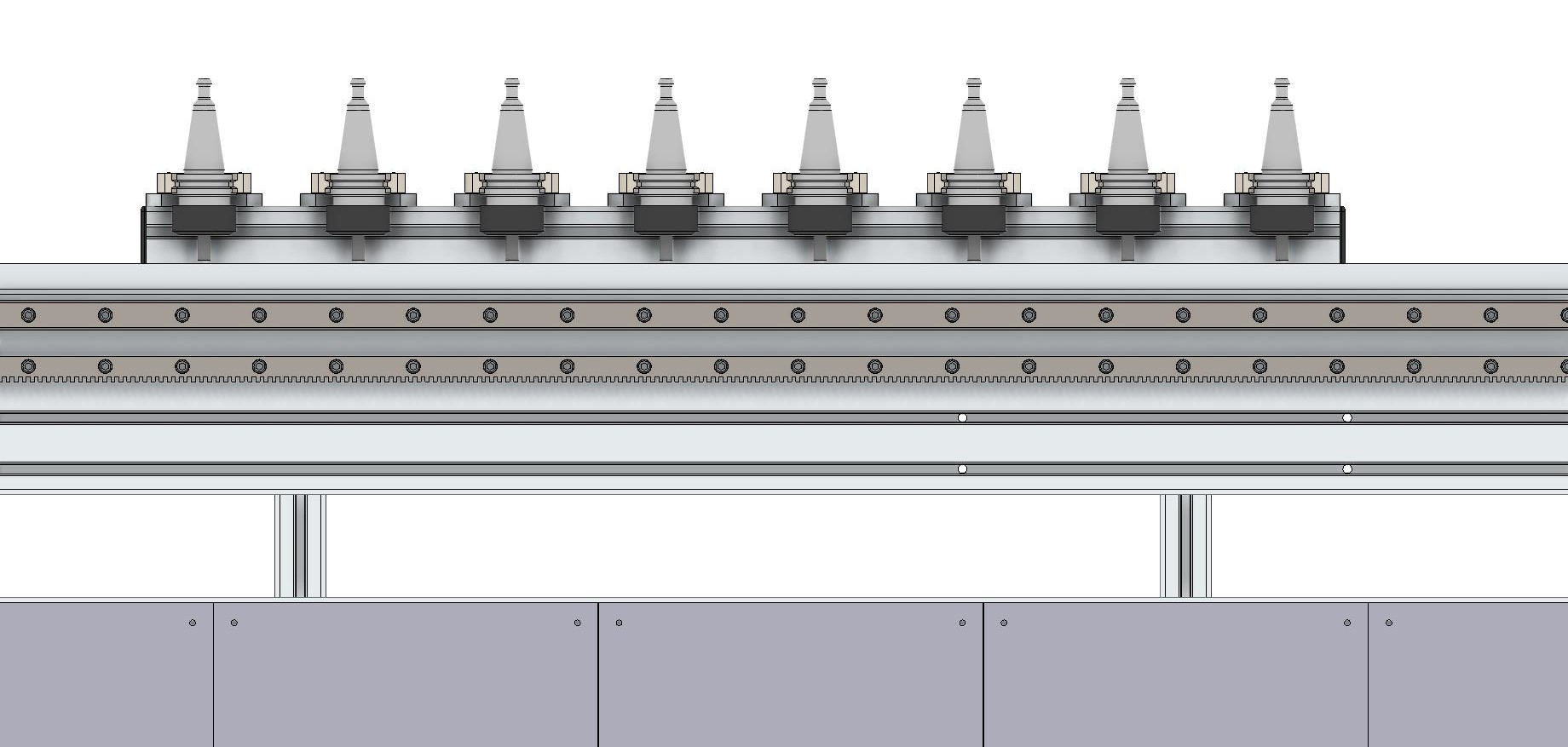

CNC router FLEXI může být vybaven automatickým výměníkem nástrojů. Lineární uspořádání pozic bez pomocných mechanismů je zárukou vysoké spolehlivosti a rychlosti při výměně nástrojů. Součástí programového vybavení je nástrojový manažer.
- Počet pozic: 6/9/12
- Doba výměny nástroje (podle uspořádání nástrojů: 8 - 12s
SOFTWARE:
Cut2D Pro
Snadno použitelné vektorové kreslící a editační nástroje s výkonnými 2D obráběcími strategiemi pro CNC řezání, frézování, vrtání nebo gravírování.
Cut2D PRO poskytuje výkonné, ale intuitivní softwarové řešení pro řezání dílů na CNC routeru. Cut2D PRO obsahuje nástroje pro 2D návrh, editaci a efektivní výpočet 2D dráhy nástroje.
Software může importovat 2D návrhy z jiných programů, ale také poskytuje kompletní sadu nástrojů pro kreslení a editaci. Možnosti dráhy nástroje pokrývají všechny typické 2D operace, jako je profilování, kapsování, gravírování a vrtání. Každá strategie umožňuje přizpůsobit danou operaci konkrétním požadavkům. Kromě toho mohou být všechny dráhy zobrazeny tak, aby ukázaly, jak vypadá vyříznutá část, což umožňuje okamžitou kontrolu.
Cut2D PRO obsahuje funkce vyžadované pro komplexní výrobu a zároveň zůstává neuvěřitelně jednoduchý a cenově dostupný.

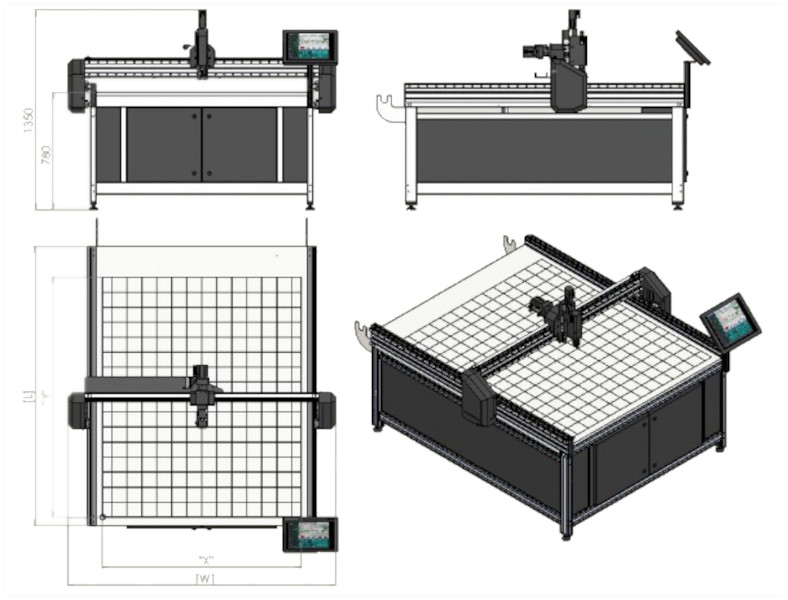

TECHNICKÉ PARAMETRY:
DÉLKOVÉ VARIANTY
|
Označení |
Rozměr obrábění v ose "Y" |
Celková délka stroje [L] |
Jednotka |
|
1530 |
1530 |
1900 + OP |
mm |
|
2130 |
2130 |
2500 + OP |
mm |
|
2730 |
2730 |
3100 + OP |
mm |
|
3330 |
3330 |
3700 + OP |
mm |
|
4930 |
4930 |
4300 + OP |
mm |
| 4530 | 4530 | 4900 + OP | mm |
| 5130 | 5130 | 5500 + OP | mm |
ŠÍŘKOVÉ VARIANTY
|
Popis |
S |
M |
L |
XL |
Jednotka |
|
Rozměr obrábění v ose "X" |
1400 |
1700 |
2000 |
2300 |
mm |
|
Celková šířka stroje [W] |
2000 |
2300 |
2600 |
2900 |
mm |
OSTATNÍ TECHNICKÉ PARAMETRY
|
Popis |
|
Jednotka |
|
Pojezd osy "Z1" |
96 |
mm |
|
Pojezd osy "Z2" |
156 |
mm |
|
Rozsah pracovního posuvu |
0 - 45 000 |
mm / min |
|
Rychloposuv |
45 000 |
mm / min |
|
Opakovaná přesnost najetí |
0,01 |
mm |
|
Napájení |
3 x 400 / 50 |
V / Hz |
|
Příkon |
5 |
kW |
|
Hmotnost na vyžádání |
dle konfigurace |
kg |
KONFIGURACE STROJE S VYBRANOU VOLITELNOU VÝBAVOU ZA VÝŠE UVEDENOU CENU:
- CNC router Cutter SPEEDY S-1600 (rozměr řezání 1310x1610, maximální tloušťka řezaného materiálu 50 mm)
- C osa (vektorování nástrojů ve směru řezu)
- Vývěva s bočním kanálem BECKER s frekvenčním měničem 350 m3/hod.
- Elektrovřeteno 3,8 kW, 0 - 24000 ot / min s pneumatickým uvolněním nástrojového kuželu ISO30/ER32
- Lineární automatický výměník nástrojů ATV 6
- Cut2D PRO CAD/CAM software
- Nástrojová dotyková měřící sonda
DALŠÍ VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:
- Přídavná vertikální osa Z, systém rychloupínání pro pracovní agregáty
- C osa (vektorování nástrojů ve směru řezu)
- Lineární automatický výměník nástrojů ATV 9
- Lineární automatický výměník nástrojů ATV 12
- Event Logger software pro monitoring stroje (vytížení, naběhané hodiny, sledování pro potřeby údržby)
- Simulátor řídicího systému CNC886 (pro kalkulace přímo z PC a simulaci programu před jeho nahráním na stroj)
- Vektorový agregát Ø39 mm pro pneumatickou oscilační hlavu
- Pneumatická oscilační hlava OH150, 150Hz, amplituda 7 mm
- Poháněné řezací kolečko Ø32 (5000-15000 ot/min)
- Agregát pro frézování s přítlakem materiálu pružným kluzákem a integrovaným odsáváním 40
- Vysokootáčkové vřeteno KRESS FME 1050, 1050W, 10000-25000 ot/min
- Agregát pro popisovací pera s pružnou kompenzací (součástí agregátu jsou 2 kompenzační pouzdra)
- Hlava pro rotační čepele RB60 nebo rylovací a perforovací kolečka Ø60
- Řezací hlava pro vlečné nože s plynule nastavitelným omezovačem hloubky řezu
- Nástrojová dotyková měřící sonda
- Nástrojový držák HSD ISO30 - ER32
- Kleština ER32 - (Ø1-20)
