DAVINCI D21 KOLÍKOVAČKA
Kolíkovačka s 21 vřeteny s roztečí 32 mm, Motor 1,5 kW, 400V, Potřebný tlak 6 - 8 bar
POPIS:
KOLÍKOVAČKA DAVINCI D21
2 PNEUMATICKÉ PÍSTY + 1 PÍST ZDARMA

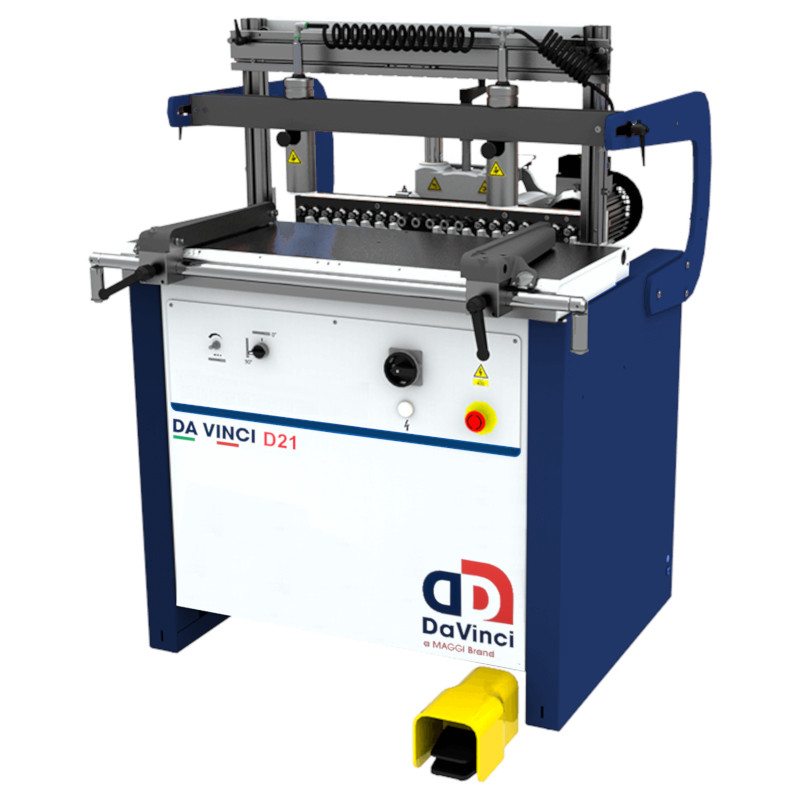

Ilustrační fotografie - Kolíkovačka DAVINCI D21
Vícevřetenová kolíkovačky DAVINCI D21 je určena pro horizontální a vertikální vrtání do dřevotřískových, dřevovláknitých desek a dalších materiálu na bázy dřeva i masivního dřeva, vhodná pro nábytkářskou výrobu.
Kolíkovačky se vyznačují přesným vrtáním, snadným ovládáním, velkou usporou času a přitom nezabírají mnoho místa. Pneumaticky překlopná vrtací jednotka 0° až 90° s možností vrtání horizontálně i vertikálně pro vrtání do do hrany nebo plochy dílce. O dokonalé upnutí obráběného materiálu se starají pneumatické přítlaky, které je možné výškově rychle přestavit dle potřeby. Patentovaný systém nastavení hloubky vrtání. Není nutné přestavovat hloubku vrtání při vrtání do čela a plochy dílců. Rychloupínací systém pro snadnou výměnu vrtáků upnutých v rychloupínacích pouzdrech. Kolíkovačku je možné využít také pro vrtání otvoru pro dvířkové panty.
HLAVNÍ PŘEDNOSTI:
- Stroj využijete jak v sériové, tak i v kusové výrobě nábytku.

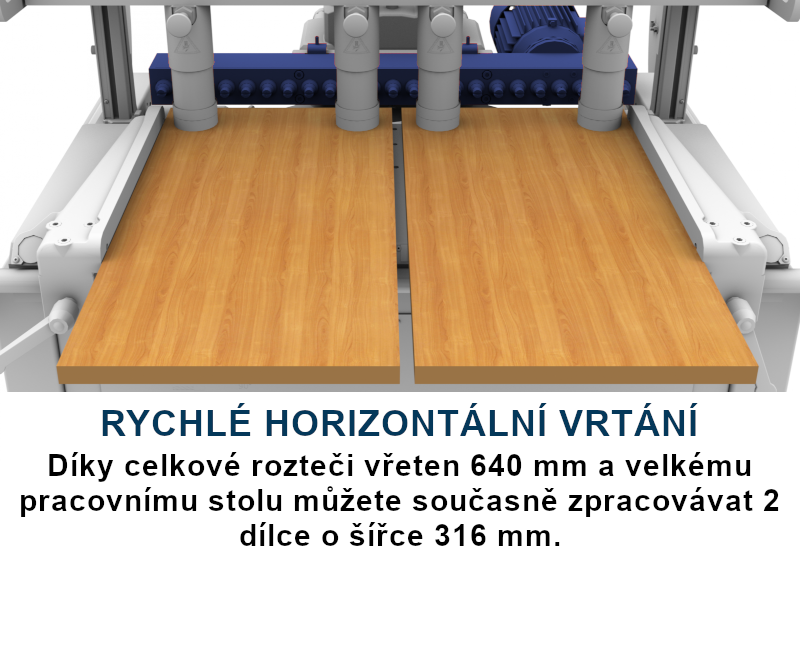

- 21 vrtacích vřeten s roztečí 32 mm a celkovou šíři 640 mm.

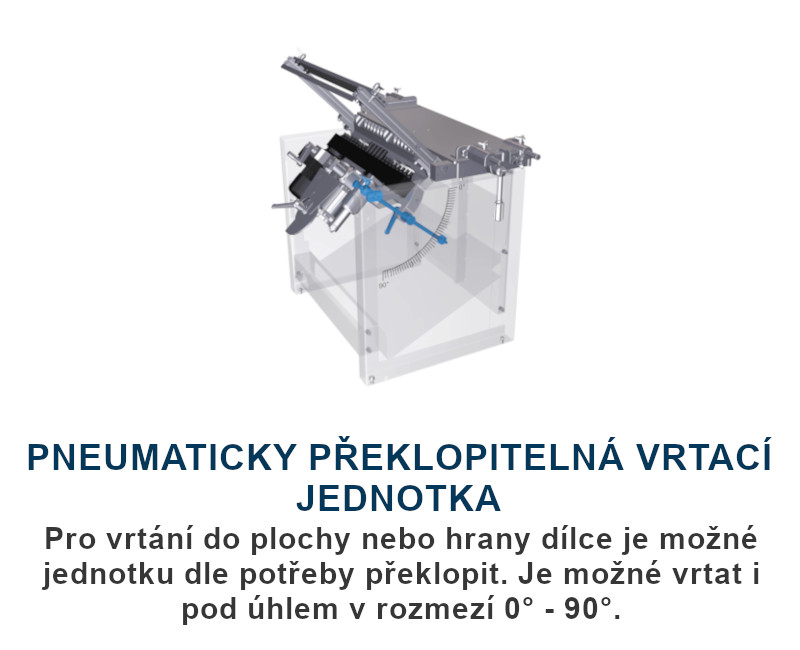

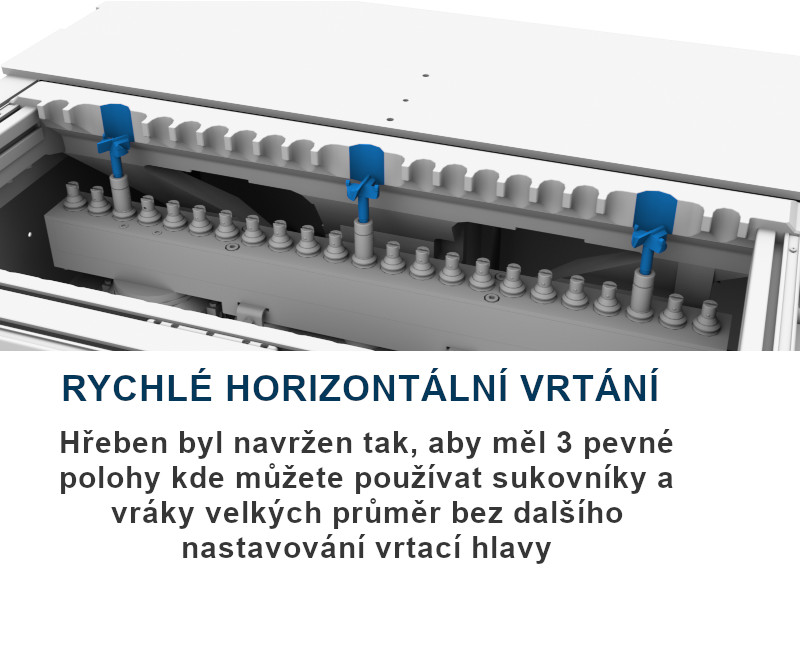

- Otáčení pneumatické hlavy od 0° do 90° pro vrtání do plochy nebo hrany dílce.

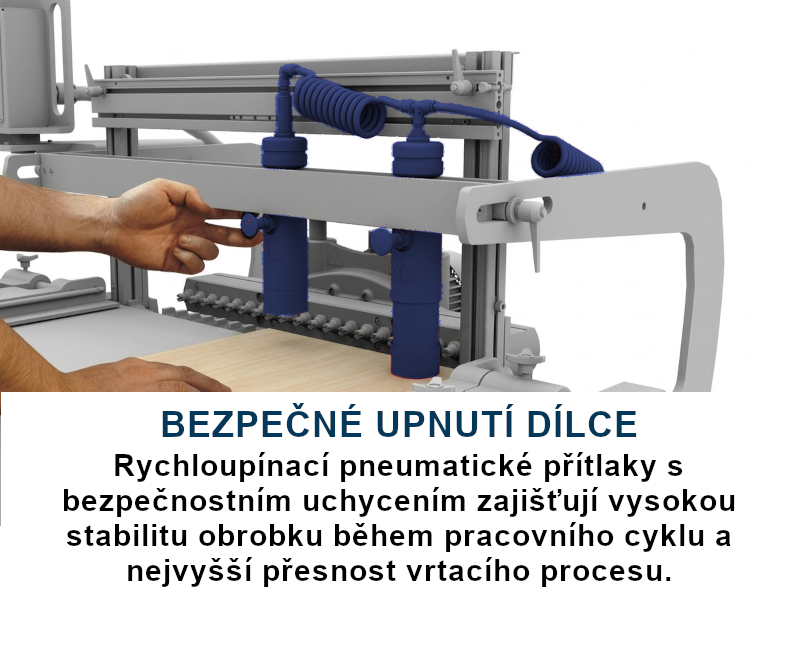

- Stavitelné pneumatické přítlaky pro dokonalé upnutí obráběného dílce.
- Snadná výměna vrtáků díky rychloupínacím pouzdrům.

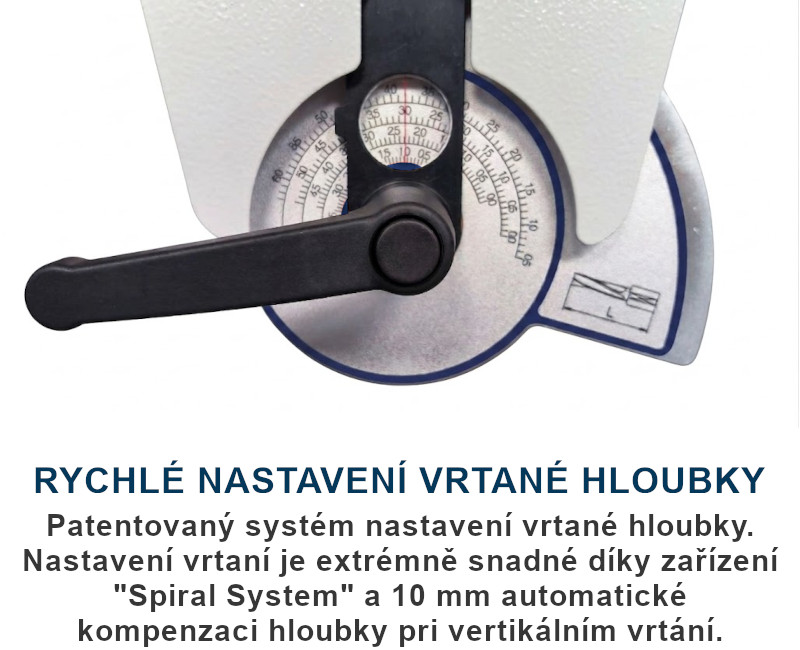

- Patentovaný systém pro snadné nastavení hloubky vrtání s automatickou korekcí při vrtání do hrany nebo plochy dílce.
- Možnost připojení na odsávání - připojovací hrdlo 80 mm.

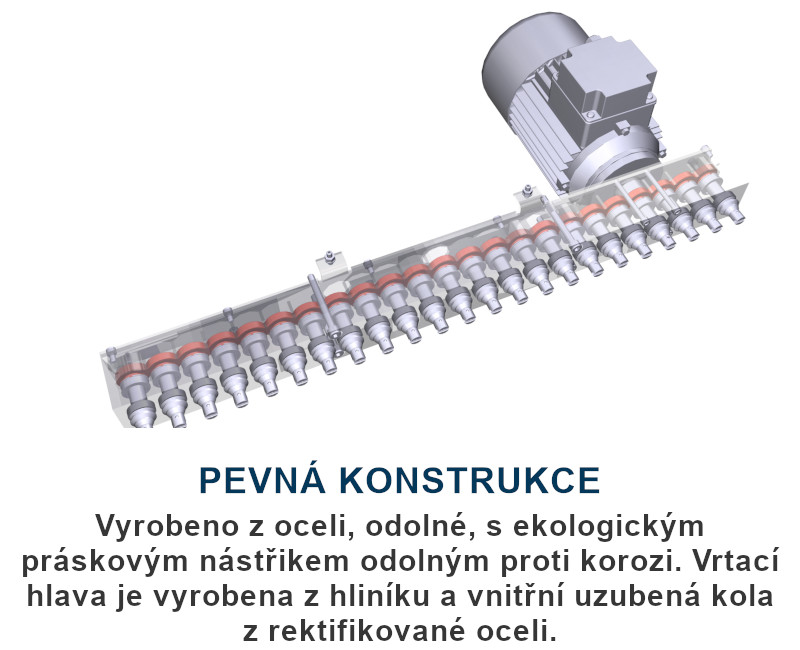

- Stabilní konstrukce stroje.
- Stroj je vyroben v souladu s normou CE
TECHNICKÉ PARAMETRY:
| Počet vrtacích vřeten: | 21 (10 x levotočivé, 11 x pravotočivé) |
| Rozteč vřeten: | 32 mm |
| Celková rozteč vřeten: | 640 mm |
| Max. průměr nástroje: | 40 mm |
| Průměr upínací stopky nástroje: | 10 mm |
| Max. hloubka vrtání: | 65 mm |
| Max. výška vrtání: | 55 mm |
| Výška pracovního stolu: | 860 mm |
| Rozměry pracovního stolu: | 885×349,5 mm |
| Max. tloušťka dílce: | 60 mm (volitelně 130 mm) |
| Max. rozměry dílce: | 900×3000 mm |
| Motor: | 1,5 kW (2 HP) |
| Otáčky: | 2800 ot./min. |
| Napětí: | 400 V |
| Pracovní tlak: | 6/8 bar |
| Spotřeba vzduchu: | 10 nl/pracovní cyklus |
| Počet přítlaků: | 2 + 1 |
| Průměr hrdla pro připojení odsávání: | 80 mm |

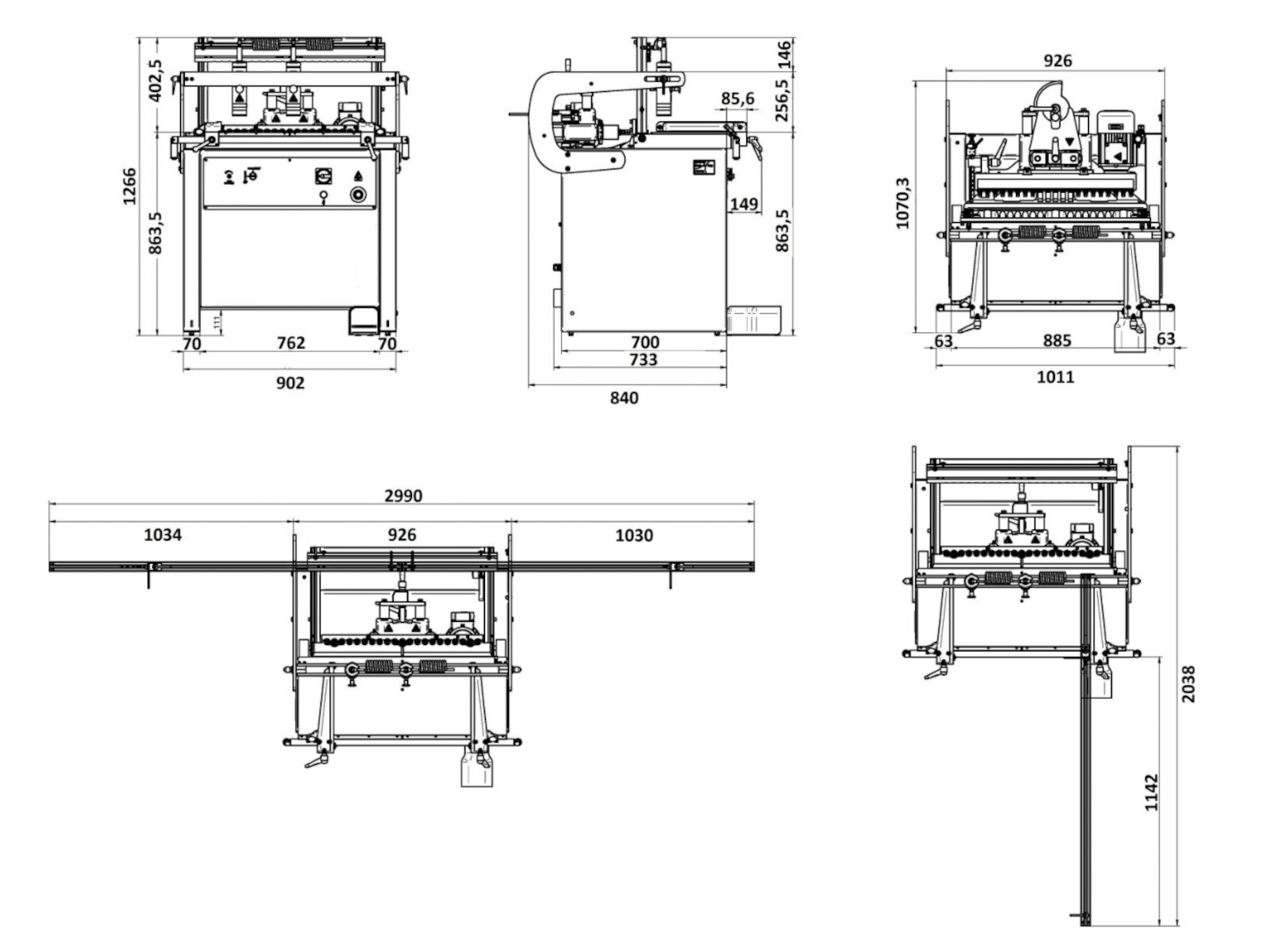

ROŽMĚRY A VÁHA:
| Rozměry balení (D׊×V): | 1015×990×1270 mm + 1500×120×60 mm |
| Rozměry (D׊×V):1180×580×570 mm | 1150×950×1050 mm |
| Hmotnost balení: | 290 kg |
| Čistá hmotnost: | 260 kg |
STANDARDNÍ VÝBAVA:

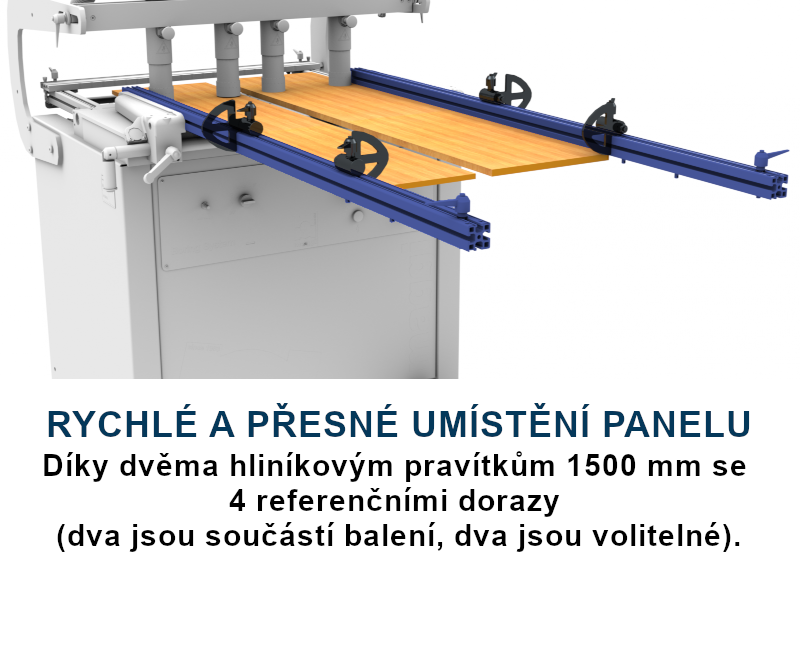

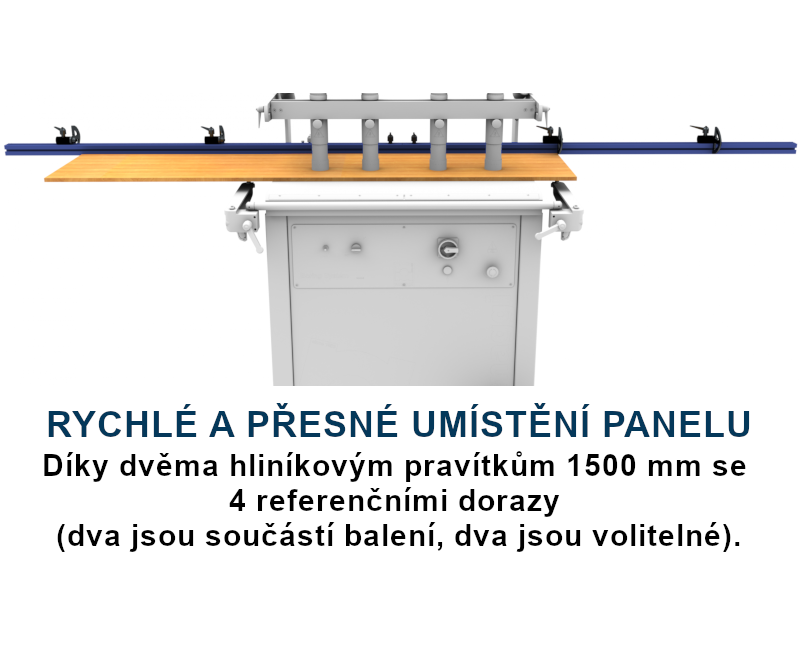

- 2× hliníkové pravítko s dékou 1500 mm se 2 dorazy
- 2× pneumatický přítlak pro upnutí dílce (+1 přítlak ZDARMA)
- 5× rychloupínací pouzdro
- Motor 1,5 kW
VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:
 |

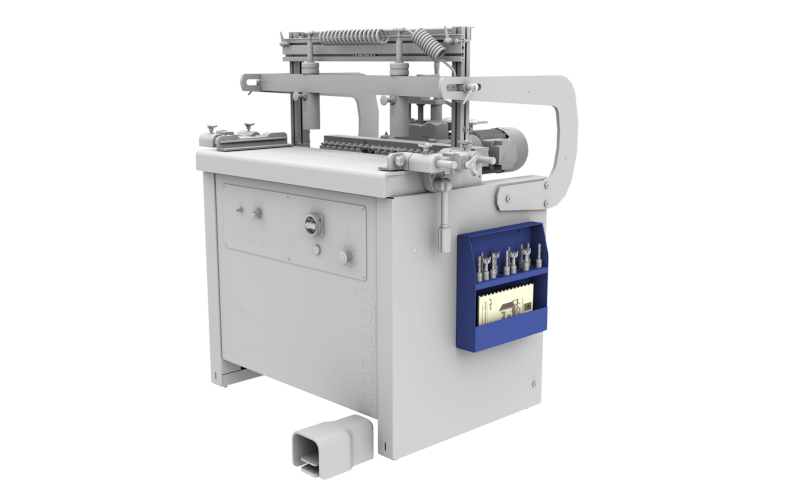

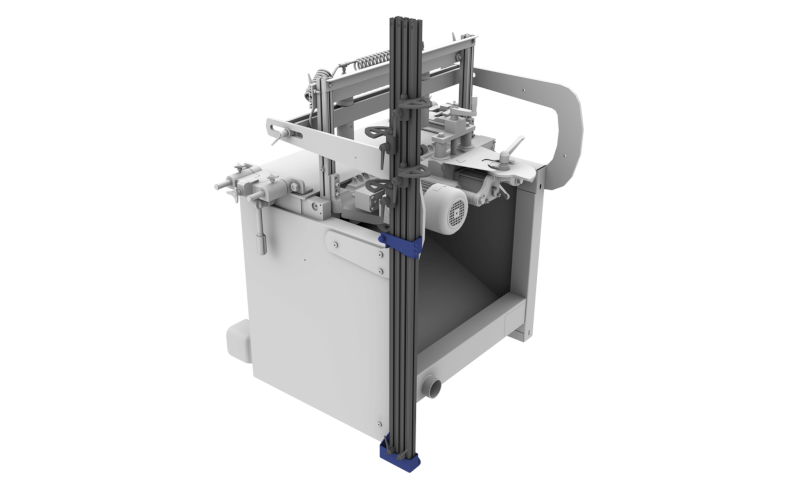

Zásobník na nástroje (26000014) Abyste měli vrtáky a nářadí uklizené a vždy po ruce |
 |
Držák na pravítka (26000010) Abyste měli své ploty vždy po ruce |
|
|

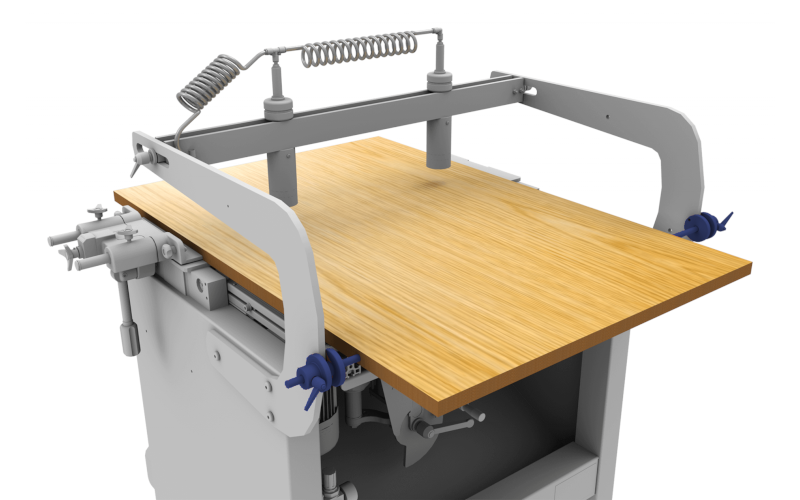

Dva stranové dorazy pro vyrovnání dlouhých dílců (26001071) Udržuje dlouhé pracovní panely zarovnané pro přesnější vrtání. 2 referenční dorazy pro zarovnání s dlouhých dílců při příčném vrtání |
 |

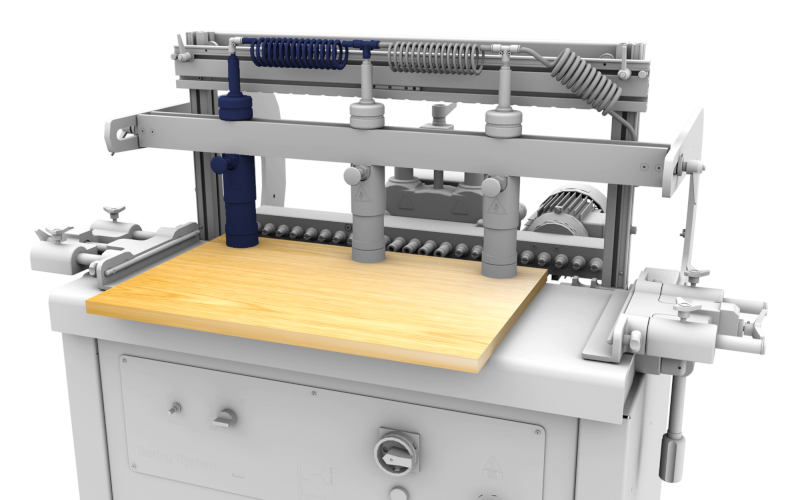

Další pneumatický přítlak (29971019) Pro zvýšení přítlaku na pracovní desku a následně její stability během vrtání 1 ks přídavný pneumtycký přítlak |
 |

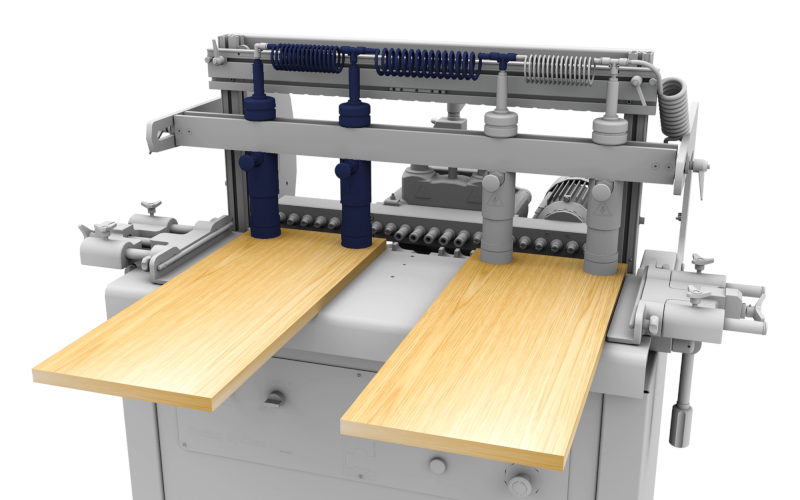

Další dva pneumatické přítlaky (29971020) Pro zvýšení přítlaku na pracovní desku a následně její stability během vrtání. Umožňuje zpracovávat dva malé panely najednou. 2 ks přídavných pneumtyckých přítlaků |
 |

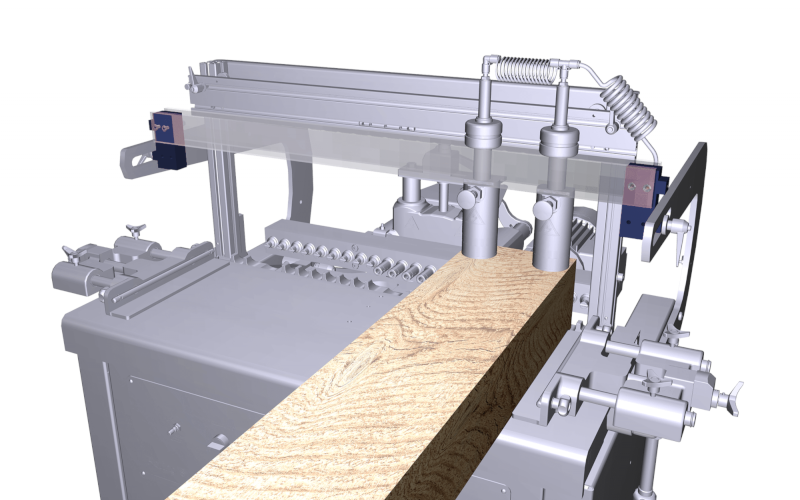

Bloky pro zvednutí trámce s pneumatickými písty (26001015) Pro zpracování dílců s maximální výškou 130 mm |
 |

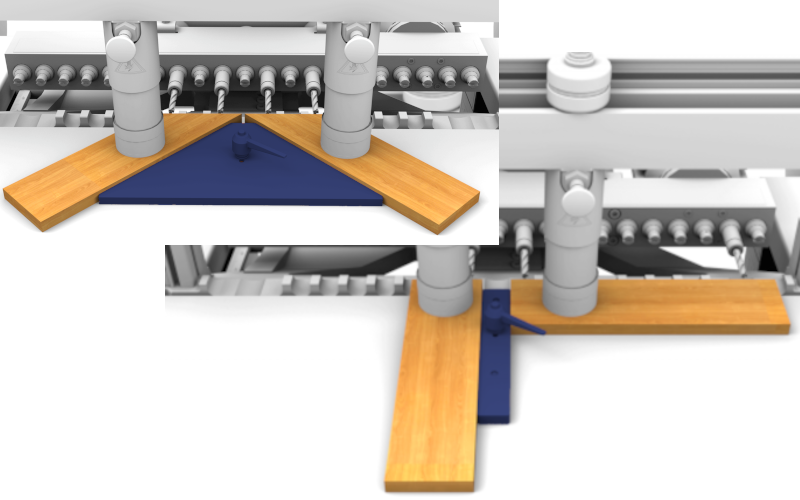

Sada dvou dorazů pro vrtání pod úhlem 45° a 90° (26000069) Pro vrtání lišt a latí |
 |
Sada dvou dalších zarážek na pravítko (26028819) Pro ještě rychlejší a přesnější nastavení |
 |

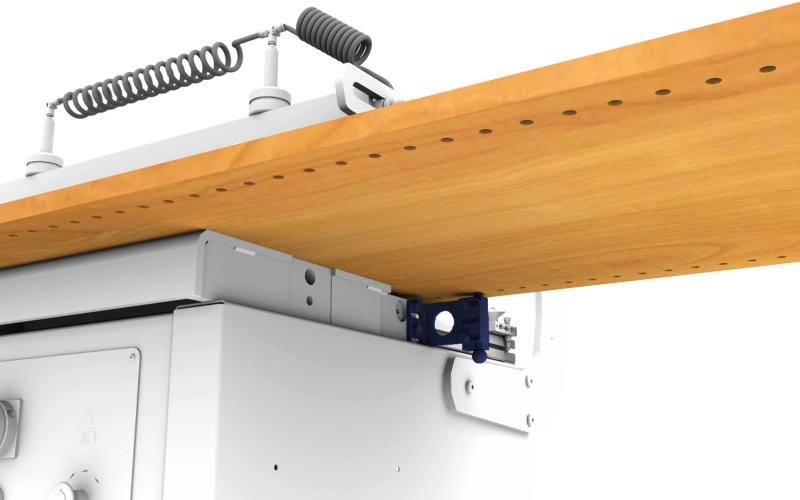

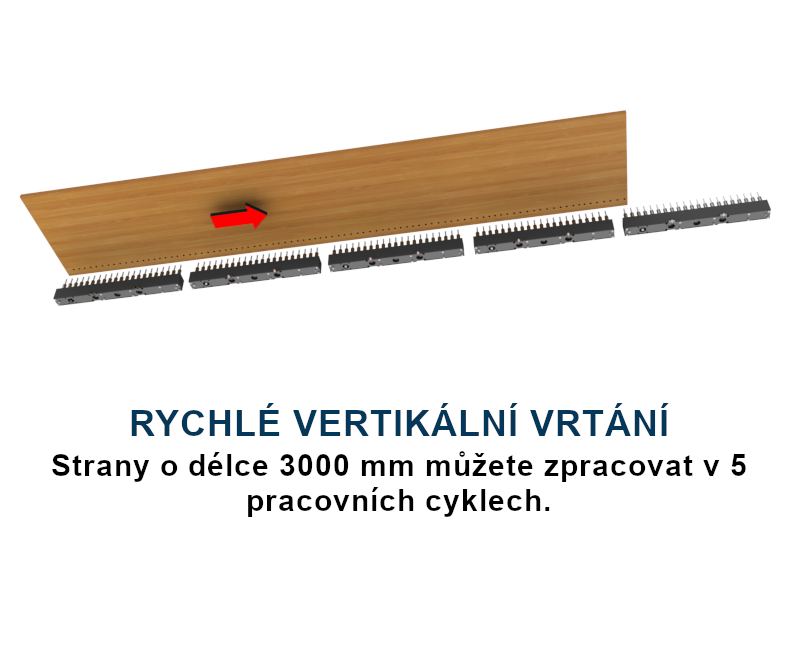

Dorazový trn pro vrtání otvorů v řadě (1 ks) (29900100) Pro velmi rychlé a přesné provedení vertikálního vrtání bez použití dlouhého dorazu. Důrazně se doporučuje mít toto zařízení na obou stranách stroje pro zpracování panelů delších než 2 m. |
 |

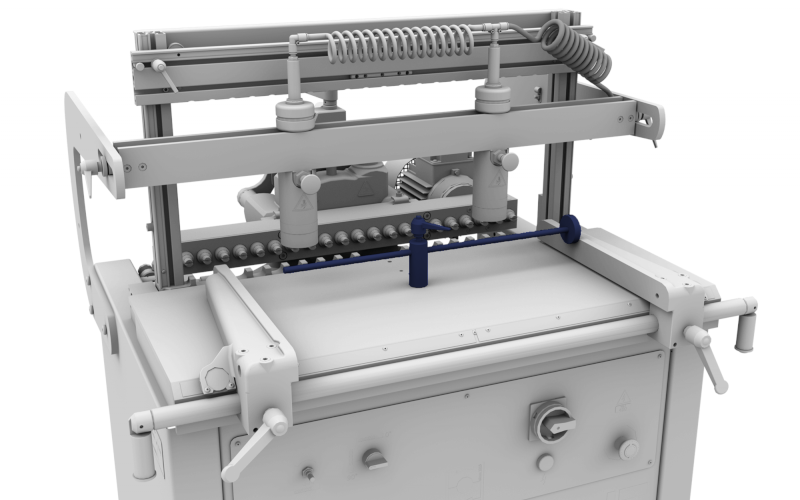

Odměřovací přípravek pro symetrické nastvení pravítek (26200069) Pro rychlé a přesné nastavení obou bočních dorazů na pracovním stole a dosažení dokonalé rovnoběžnosti vrtacího procesu. Odměřovací přírpavek pro symetrii bočních plotů (pouze pro DAVINCI D21) |
 |

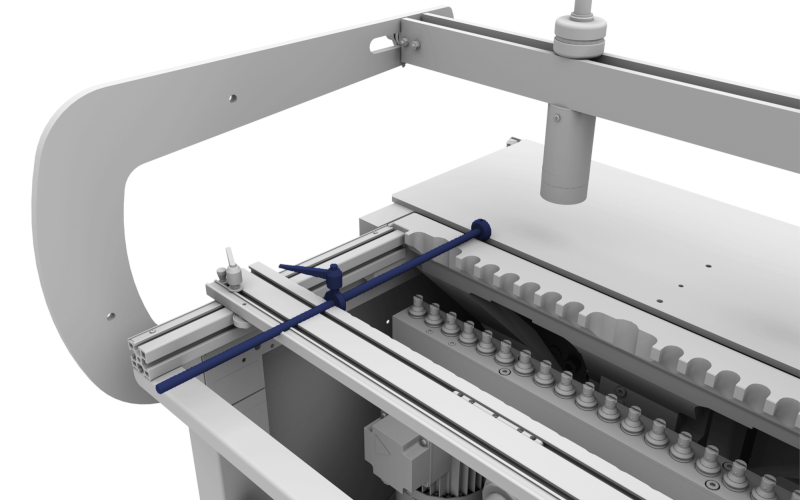

Odměřování přípravek pro rovnoběžné nastavení zadního pravítka (26000061) Pro rychlé a přesné nastavení zadního pravítka Odměřovací přípravek pro rovnoběžnost zadního pravítka (500 mm) |
 |

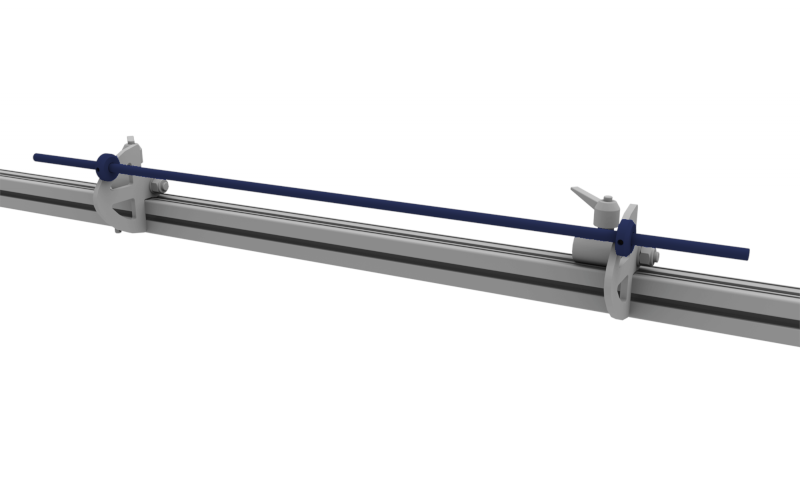

Odměřovací přípravek pro rychlé nastaveni rozteče mezi dorazy na pravítku (26200070) Pro rychlé a přesné nastavení rozteče dorazů na pravítka při vrtání v linii Odměřovací přípravek pro rychlé nastavení rozteče dorazů podél pravítka (640 mm) |
 |

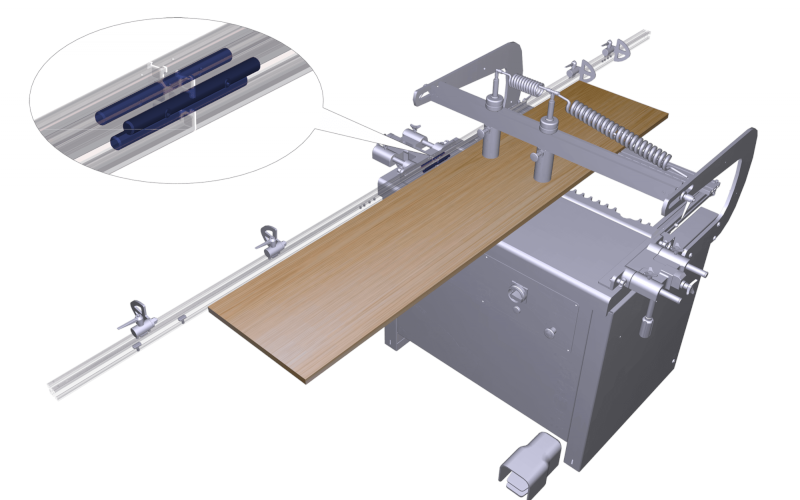

Sada pro spojení dvou pravítek (26028820) Pořídit si jeden plot dlouhý 3 m Sada pro spojení dvou hliníkových plotů (1500 + 1500 mm) |
 |

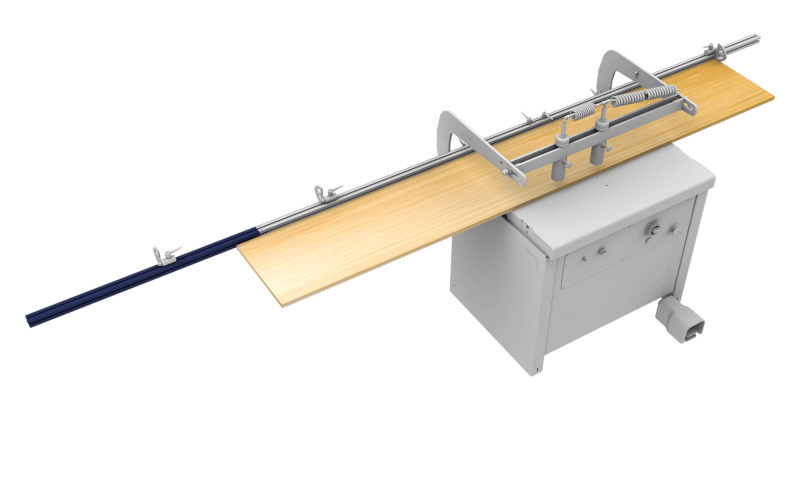

Prodloužení pravítka o délce 1000 mm (29970302) Prodloužit délku 2 standardních plotů (každý o délce 1,5 m) o 1 m a provést proces vrtání v řadě na dlouhých panelech |
 |

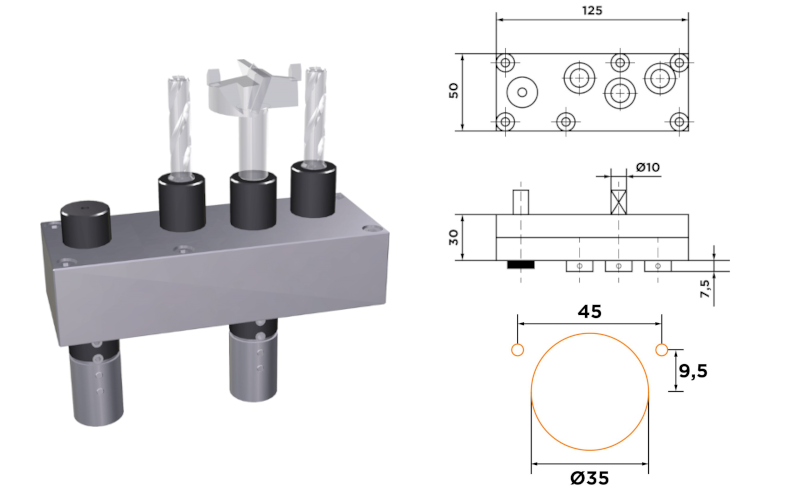

Vrtací agregát pro panty typu "Blum" (00008392) Vyvrtání tří otvorů pro panty v jednom pracovním cyklu VRTÁKY NEJSOU SOUČÁSTÍ BALENÍ |
 |
Vrtací agregát pro panty typu "Hettich" (00008393) Vyvrtání tří otvorů pro panty v jednom pracovním cyklu VRTÁKY NEJSOU SOUČÁSTÍ BALENÍ |
 |

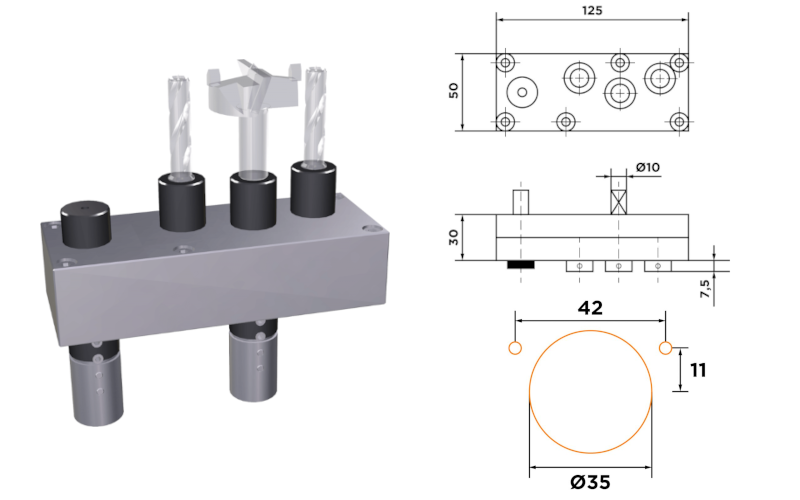

Vrtací agregát pro panty typu "Grass" (00008395) Vyvrtání tří otvorů pro panty v jednom pracovním cyklu VRTÁKY NEJSOU SOUČÁSTÍ BALENÍ! |
 |
Vrtací agregát pro panty typu "Salice" (00008391) Vyvrtání tří otvorů pro panty v jednom pracovním cyklu VRTÁKY NEJSOU SOUČÁSTÍ BALENÍ |
 |

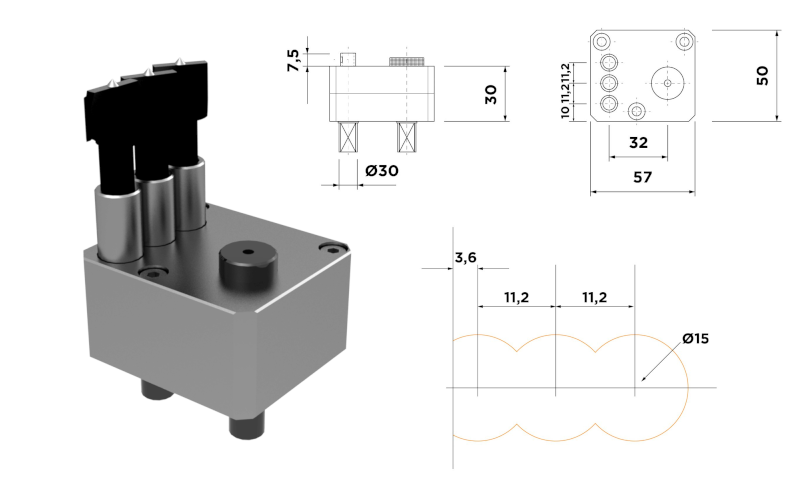

Vrtací agregát pro konektory "Cabineo" (26845820) Vyvrtání otvorů pro konektory „Cabineo“ v jednom pracovním cyklu Vrtací agregát pro spojky „Cabineo“, včetně 3 vrtáků o průměru 15 mm. |
 |

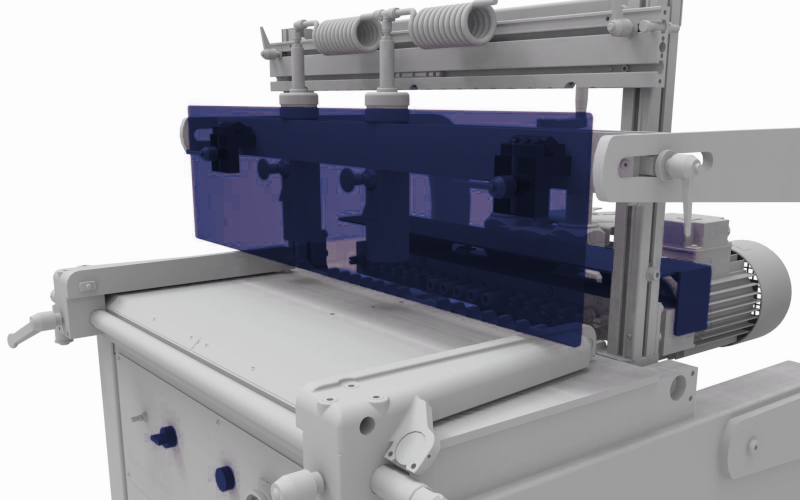

Bezpečnostní výbava pro školní výuku (16251101) Díky tomu je kolíkovakovačka DaVinci D21 vhodný pro instalaci v dílnách odborných škol a vzdělávacích ústavech se speciálními požadavky na obsluhu . |
