DAVINCI MS 704 KOLÍKOVAČKA
Kolíkovačka s 23 vřeteny s roztečí 32 mm, Motor 1,5 kW, 400V, Potřebný tlak 6 - 8 bar
POPIS:
KOLÍKOVAČKA DAVINCI MS 704
2 PNEUMATICKÉ PÍSTY

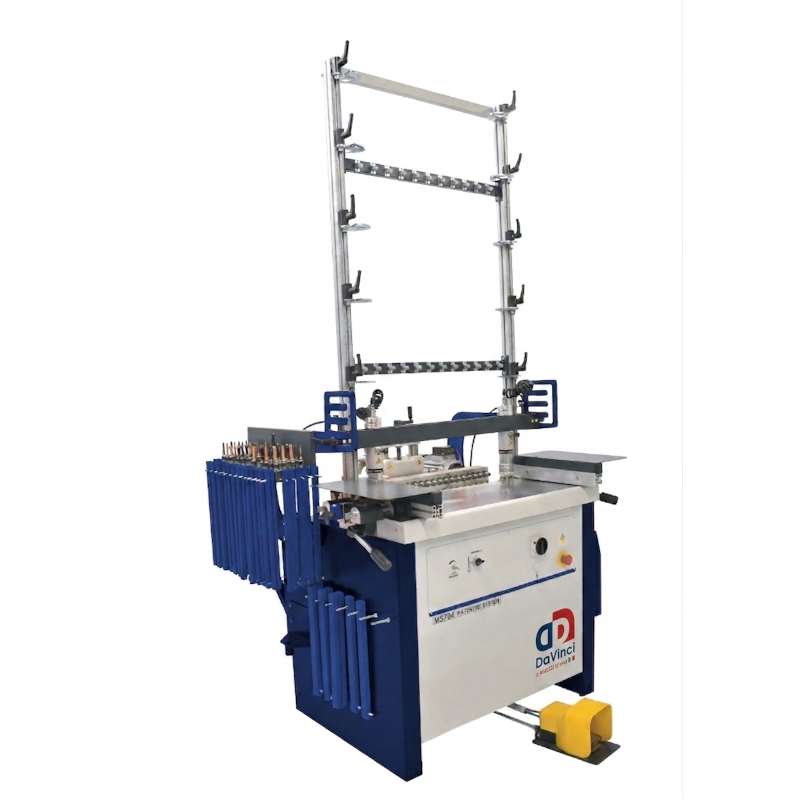

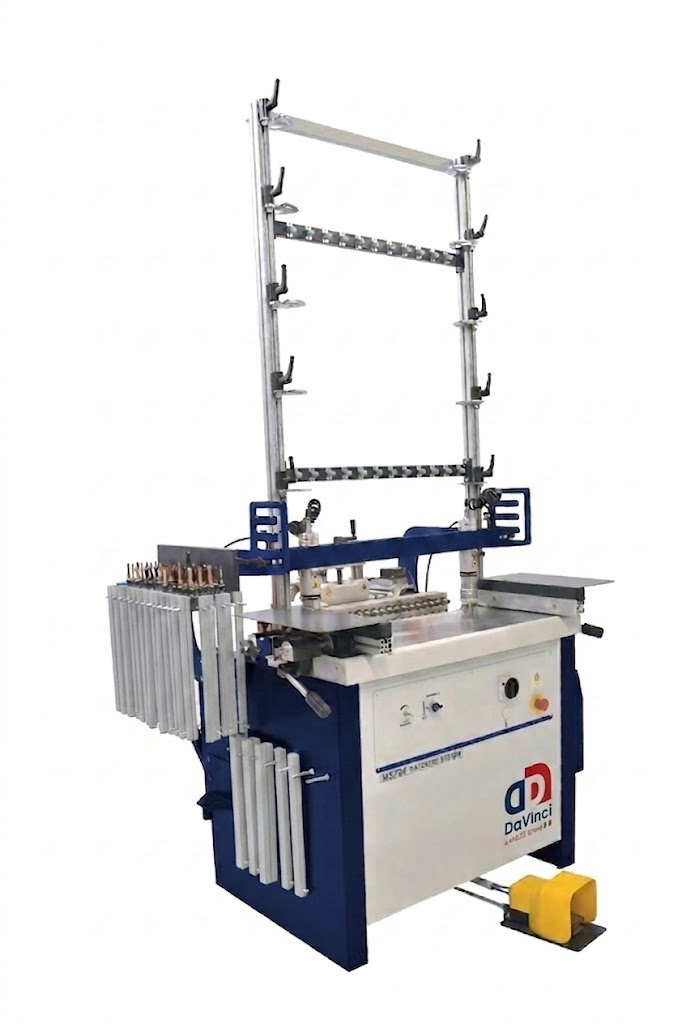

Ilustrační fotografie - Kolíkovačka DAVINCI MS 704
DaVinci MS 704 je inovativní vrtací systém navržený pro maximální přesnost, flexibilitu a efektivitu při výrobě nábytku i atypických dílců. Pneumaticky překlopná vrtací jednotka 0° až 90° s možností vrtání horizontálně i vertikálně pro vrtání do do hrany nebo plochy dílce, přičemž hlavní pracovní osa je nezávislá na systému 32 mm. Díky tomu nabízí naprostou volnost při vrtání otvorů přesně podle potřeb projektu.
O dokonalé upnutí obráběného materiálu se starají pneumatické přítlaky, které je možné výškově rychle přestavit dle potřeby. DaVinci MS 704 umožňuje nadstandardní upnutí dílce až do tloušťky 200 mm.
Kolíkovačka DaVinci MS 704 vyniká rychlým a intuitivním nastavením – až 5× rychlejším oproti tradičním řešením – a představuje dostupnou alternativu k CNC technologiím. Patentovaný referenční rám, nastavitelné nulové body a flexibilní rozteče os zajišťují vysokou opakovatelnost a přesnost. Ergonomické pracoviště umožňuje efektivní práci bez omezení.
Patentovaný systém nastavení hloubky vrtání. Není nutné přestavovat hloubku vrtání při vrtání do čela a plochy dílců. Rychloupínací systém pro snadnou výměnu vrtáků upnutých v rychloupínacích pouzdrech.
Je ideální pro zakázkovou výrobu nábytku, práci s masivním dřevem i většími či nestandardně vysokámi dílci. Díky promyšlené konstrukci zvládá široké spektrum aplikací a přizpůsobí se vašemu způsobu práce.
HLAVNÍ PŘEDNOSTI:
- Patentovaný integrovaný rám se zarážkamina každé strany což výrazně zvětšuje pracovní plochu.
- Čtyři pozici pro přítlačný nosník pro variabilnější obrábění růžných tlouštěk materiálů až do 200 mm
- Sada distančních podložek pro přesné a opakovatelné vrtání otvorů ve velmi krátkém čase.

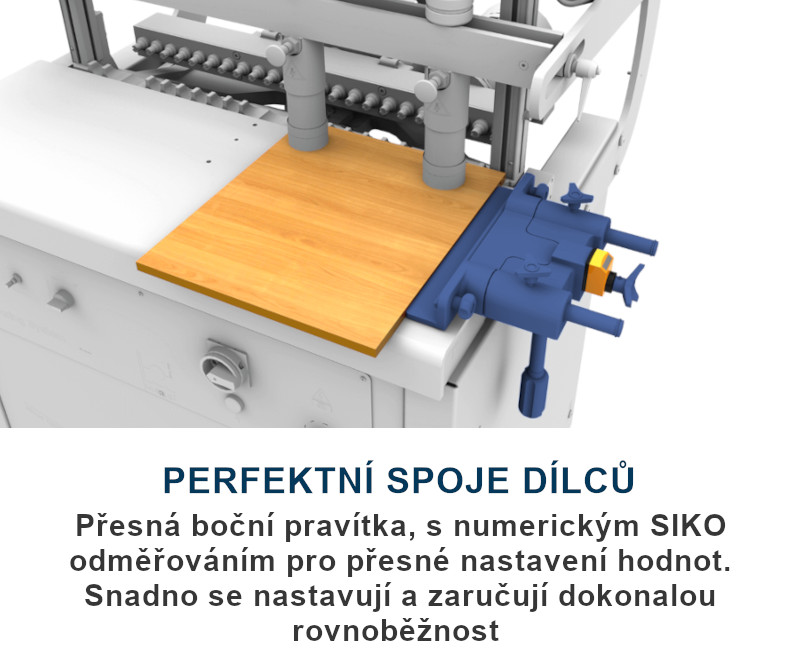

- Dvě boční pravítka se SIKO odměrováním slouží jako nastavitelné referenční body na obou stranách pracovního stolu.
- Stroj využijete jak v sériové, tak i v kusové výrobě nábytku.

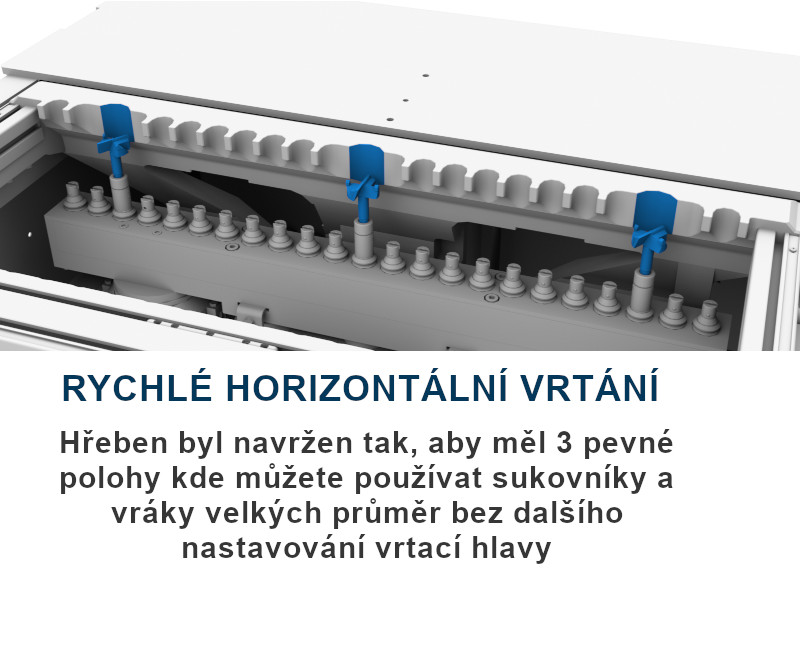

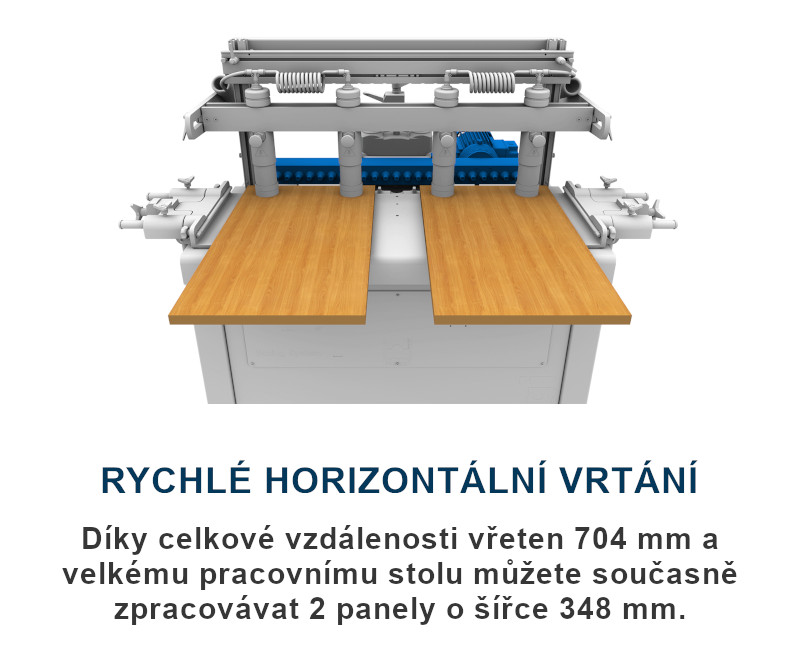

- 23 vrtacích vřeten s roztečí 32 mm a celkovou šíři 704 mm.

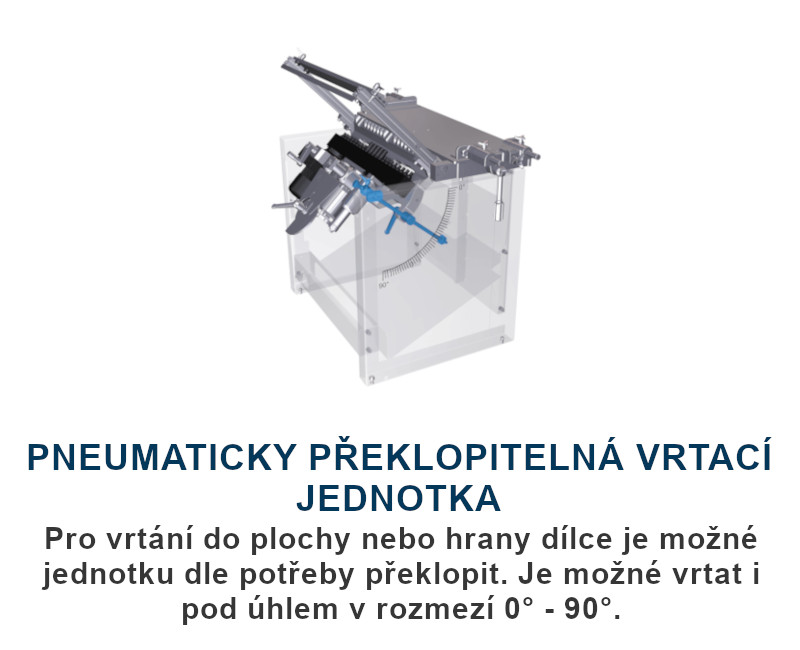

- Otáčení pneumatické hlavy od 0° do 90° pro vrtání do plochy nebo hrany dílce.
- Stavitelné pneumatické přítlaky pro dokonalé upnutí obráběného dílce.
- Snadná výměna vrtáků díky rychloupínacím pouzdrům.

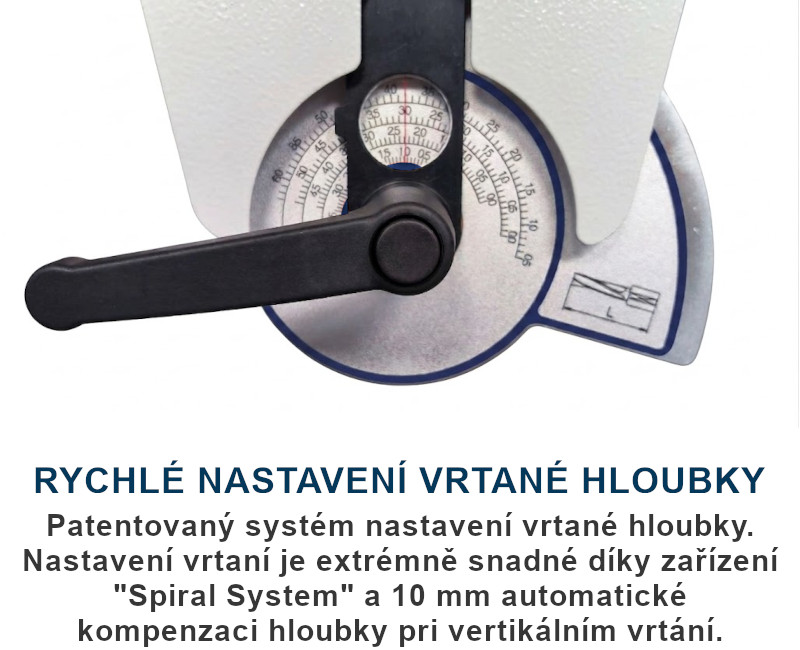

- Patentovaný systém pro snadné nastavení hloubky vrtání s automatickou korekcí při vrtání do hrany nebo plochy dílce.
- Možnost připojení na odsávání - připojovací hrdlo 80 mm.
- Stabilní konstrukce stroje.
- Stroj je vyroben v souladu s normou CE
- Boční zásobník na nářadí (nářadí není součástí balení)
TECHNICKÉ PARAMETRY:
| Počet vrtacích vřeten: | 23 (11 x levotočivé, 12 x pravotočivé) |
| Rozteč vřeten: | 32 mm |
| Celková rozteč vřeten: | 704 mm |
| Max. průměr nástroje: | 40 mm |
| Průměr upínací stopky nástroje: | 10 mm |
| Max. hloubka vrtání: | 65 mm |
| Max. výška vrtání: | 55 mm |
| Výška pracovního stolu: | 860 mm |
| Rozměry pracovního stolu: | 949×350 mm |
| Max. tloušťka dílce: | 200 mm |
| Max. rozměry dílce: | 960×3000 mm |
| Motor: | 1,5 kW (2 HP) |
| Otáčky: | 2800 ot./min. |
| Napětí: | 400 V |
| Pracovní tlak: | 6/8 bar |
| Spotřeba vzduchu: | 10 nl/pracovní cyklus |
| Počet přítlaků: | 2 + 1 |
| Průměr hrdla pro připojení odsávání: | 80 mm |

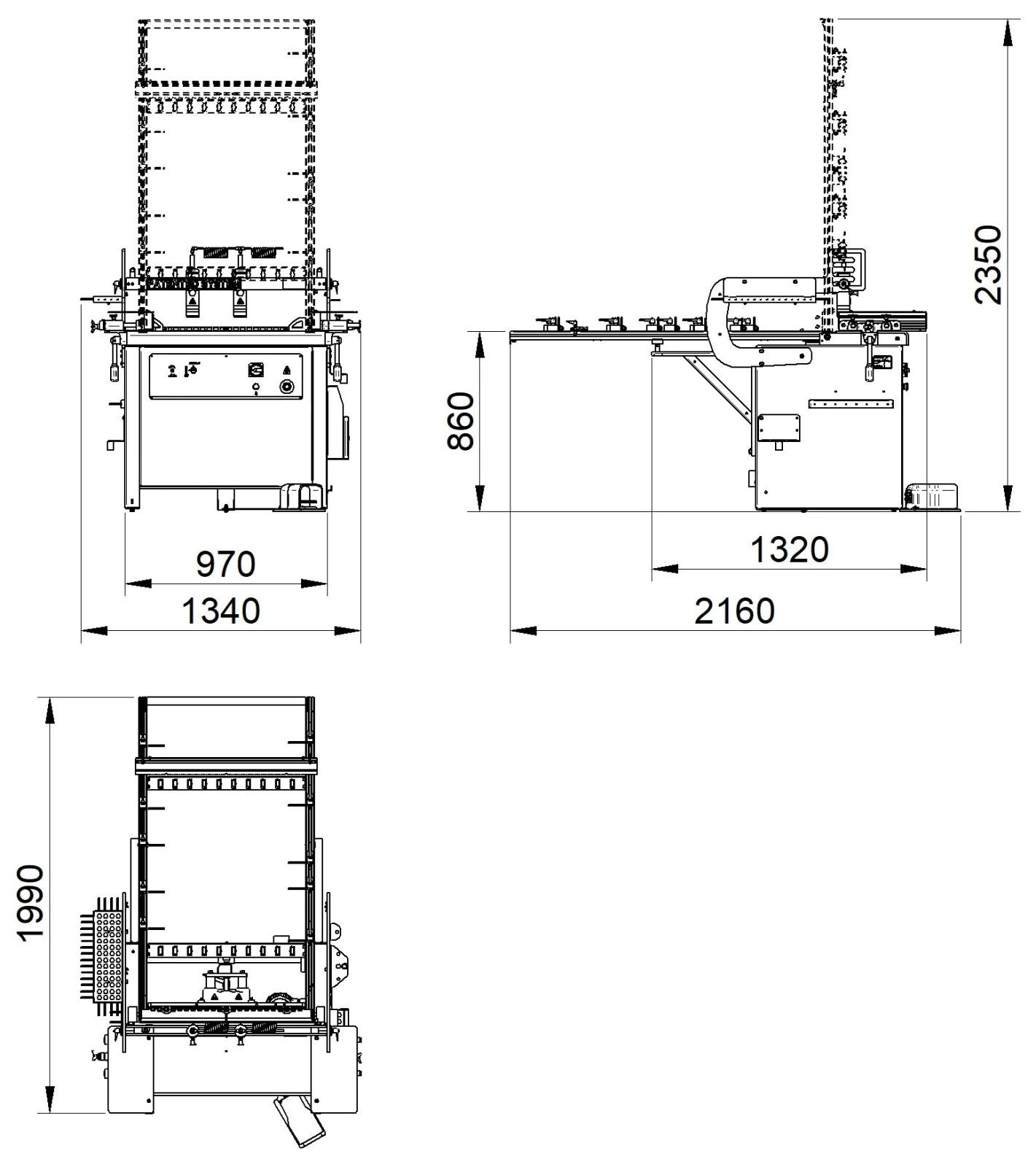

ROŽMĚRY A VÁHA:
| Rozměry balení (D׊×V): | 1170×1160×1650 mm + 1500×120×60 mm |
| Rozměry (D׊×V):1180×580×570 mm | 1535×2025×1385 mm |
| Hmotnost balení: | 347 kg |
| Čistá hmotnost: | 315 kg |
STANDARDNÍ VÝBAVA:
- 2× pneumatický přítlak pro upnutí dílce
- 5× rychloupínací pouzdro
- Motor 1,5 kW (2 HP)
VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:
- Rychloupínací pouzdro
- Zásobník nástrojů
- Držák na pravítka
- Referenční zarážky
- Nezávislý stůl s volnými válečky 500×1500 mm
- Další pneumatický přítlak pro upnutí dílce
- Bloky pro zvedání upínacích přítlačných dvěrek až do výšky 130 mm
- Sada dvou referenčních dorazů
- Sada dvou dalších referenčních zarážek
- Referenční kolík pro vrtání v ose
- Referenční meřidlo pro rovnoběžnost zadního pravítka
- Sada pro spojení dvou pravítek
- Vrtací agregát pro panty typu "Blum"
- Vrtací agregát pro panty typu "Hettich"
- Vrtací agregát pro panty typu "Grass"
- Vrtací agregát pro panty typu "Salice"
- Vrtací agregát pro konektory "Cabineo"
- Stojan pro boční pravítka
PARAMETRY PRO FILTRACI:
| Produkt: | Kolíkovačka | ||
| Počet vřeten: | 23 | ||
| Napětí: | 400 V | ||
| Značka: | DAVINCI | ||
