KNUTH FSM 480 BRUSKA NA PLOCHO
Bruska na plocho, pracovní stůl 210×450 mm, brusný kotouč 200 mm, napětí 400V
POPIS:
KONVENČNÍ BRUSKA NA PLOCHO KNUTH FSM 480

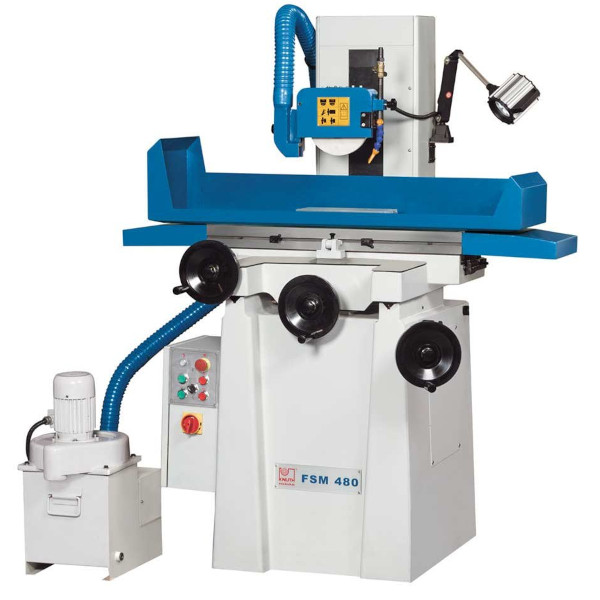

Ilustrační foto: Konvenční bruska na plocho KNUTH FSM 480
Řada ručních rovinných brusek je určena uživatelům, kteří potřebují provádět krátké a jednoduché broušení s vysokou přesností, ale s nízkými náklady. Perfektní řešení pro opravárenské dílny a školicí zařízení. Podstavec stroje v provedení s křížovým stolem nabízí vysokou kvalitu. Vodítka stolu mají hladký chod a magnetická upínací deska je standardním příslušenstvím, stejně jako odsávací zařízení.
- Podstavec stroje z šedé litiny absorbující vibrace

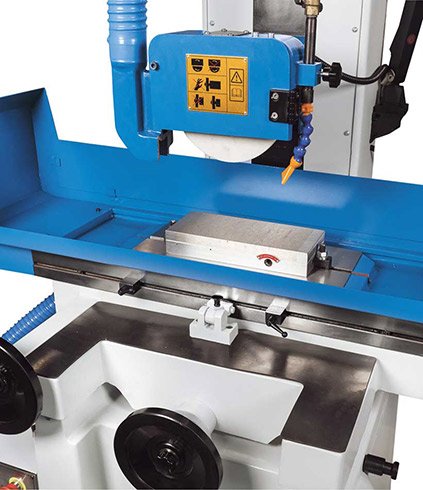

- Magnetická upínací deska 125 x 300 mm
- Bohaté standardní vybavení

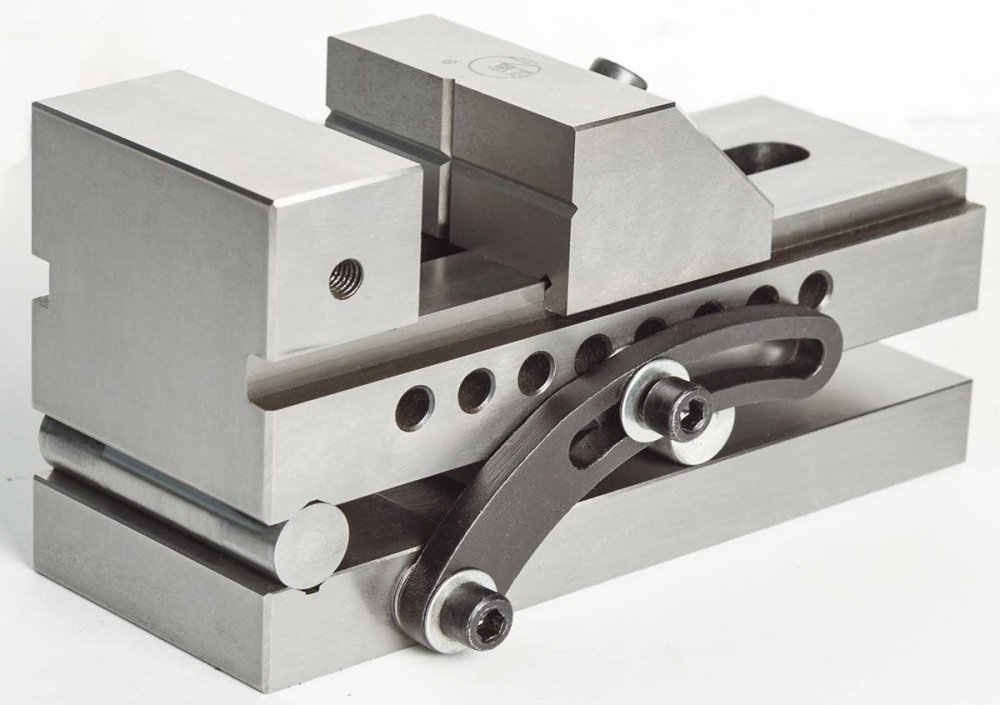

- Úhlově nastavitelný svěrák pro broušení

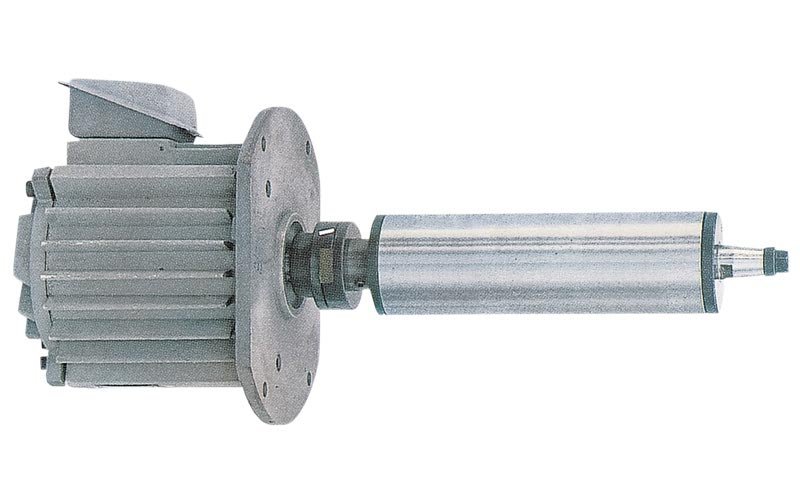

- Vysoce zatížitelné vřeteno v předepnutých kuličkových ložiskách s kosoúhlým stykem zaručuje chod bez vibrací, vysokou přesnost, dlouhou životnost a nízké nároky na údržbu
- Vysoce zatížitelný, úplně utěsněný a vyvážený motor vřetena
- Masivní konstrukce, pohlcující vibrace
- Prizmatická a plochá vedení ve směru Z a Y, setrvalá vysoká přesnost při dlouhé životnosti

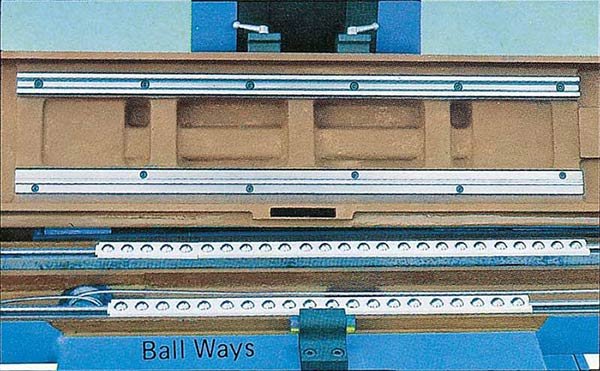

- Podélný pohyb stolu v lineárním kuličkovém vedení
- Nastavitelné kroužky se stupnicemi pro výškové a příčné nastavení umožňují posunutí nulového bodu na libovolné místo
- Centrální mazání
- Paralelita broušení 0,005 mm / 300 mm
TECHNICKÉ PARAMETRY:
| Pracovní prostor | ||
| Rozměry pracovního stolu: | 210×450 kg | |
| Vzdálenost hlavy vřetene - horní strany stolu: | 450 mm | |
| Dráha pojezdu | ||
| Dráha pojezdu - osa X | 480 mm | |
| Dráha pojezdu - osa Y | 230 mm | |
| Dráha pojezdu na jednu otáčku ručního kolečka - osa X | 5 mm | |
| Dráha pojezdu na jednu otáčku ručního kolečka - osa y | 5 mm | |
| Dráha pojezdu na jednu otáčku ručního kolečka - osa Z | 1 mm | |
| Posuv | ||
| Dělení stupnice kroužku se stupnicí - osa X: | 0,02 m | |
| Rychlý chod v osy Y: | 0,02 mm | |
| Rychlý chod v osy Z: | 0,005 mm | |
| Přesnost | ||
| Drsnost | >= 0,63 µm Ra | |
| Výkony pohonů | ||
| Výkon motoru hlavního pohonu: | 1,5 kW | |
ROZMĚRY A VÁHA:
| Rozměry brusných kotoučů: | 200×13×32 mm |
| Hmotnost: | 730 kg |
STANDARDNÍ VÝBAVA:
- Odsávací zařízení
- Pracovní osvětlení
- Magnetická upínací deska 125 x 300 mm
- Vyvažovaný hřídel
- Stojan pro vyvážení
- Svěrák na broušení s nastavitelným úhlem
- Příruba brusných kotoučů
- Orovnávač brusných kotoučů
- Brusný kotouč
- Nástroje obsluhy
- Návod k obsluze
VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:
- Chladicí zařízení pro FSM 480 - 122802, Kat. č. : 253338
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
| Produkt: | Bruska na plocho | ||
| Značka: | KNUTH | ||
