KNUTH MARK SUPER SV VRTAČKO FRÉZKA
Vrtačko frézka, max. průměr vrtání 40mm, kužel vřetene MK4, plynulá změna otáček, napětí 400V
POPIS:
VRATČKO FRÉZKA KNUTH MARK SUPER SV

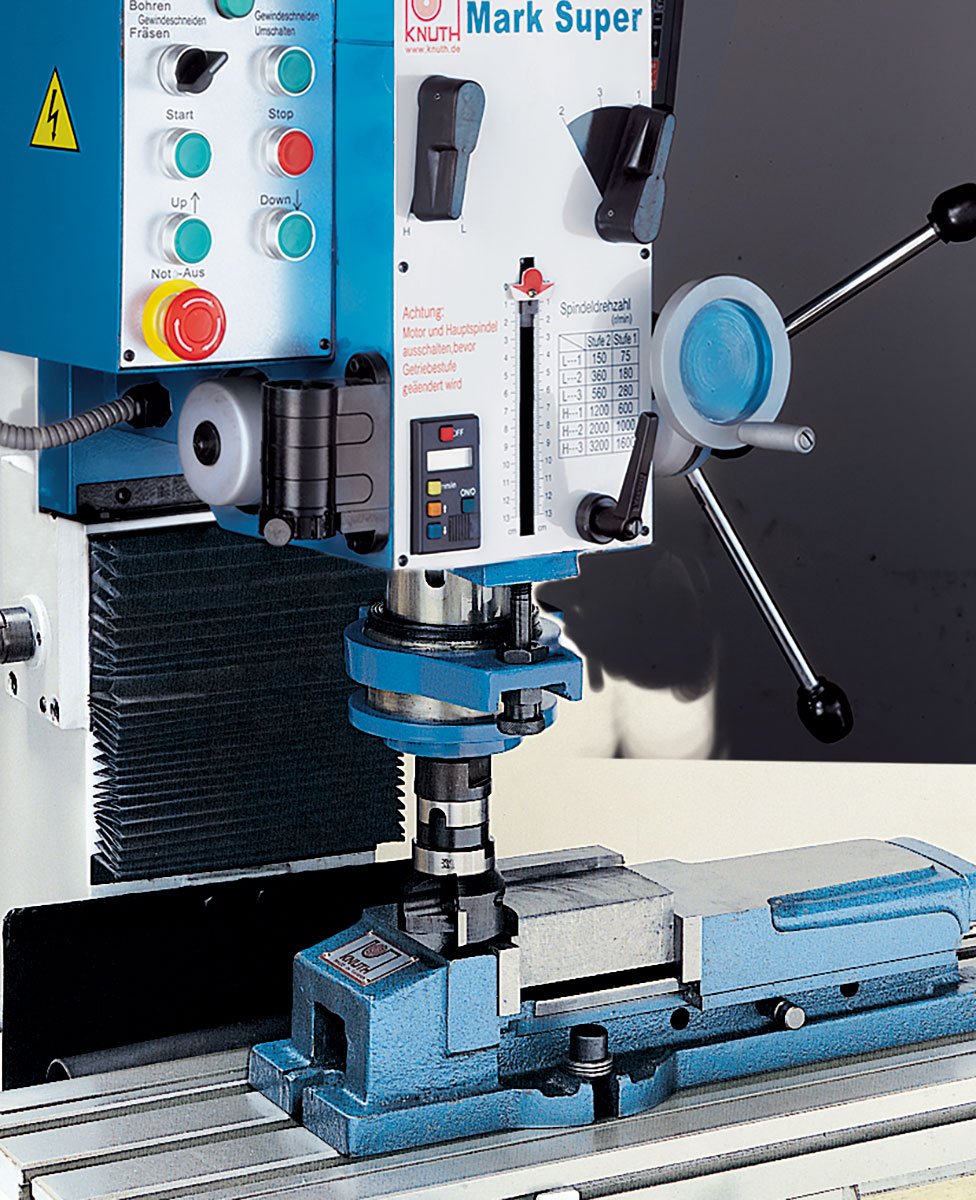

Ilustrační foto: na kov KNUTH MARK SUPER SV
Modely řady Mark Super jsou vrtací a frézovací stroje v tom nejlepším slova smyslu. Jsou ideální jako kompaktní vrtací stroj s výkonným pohonem a širokým rozsahem otáček. Tyto stroje se však dobře osvědčují také při frézování oceli a neželezných kovů. Proto se hojně využívají v dílnách a odděleních údržby pro zpracování jednotlivých kusů, malosériovou výrobu nebo ve školicích odděleních. Díky své kompaktní konstrukci a všestrannosti jsou i po 15 letech stále nejprodávanější.
- Plynule nastavitelný posuv v ose X
- Automatický posuv vrtáku s indikací hloubky
- Poháněná frézovací hlava pro výkonné třískové obrábění

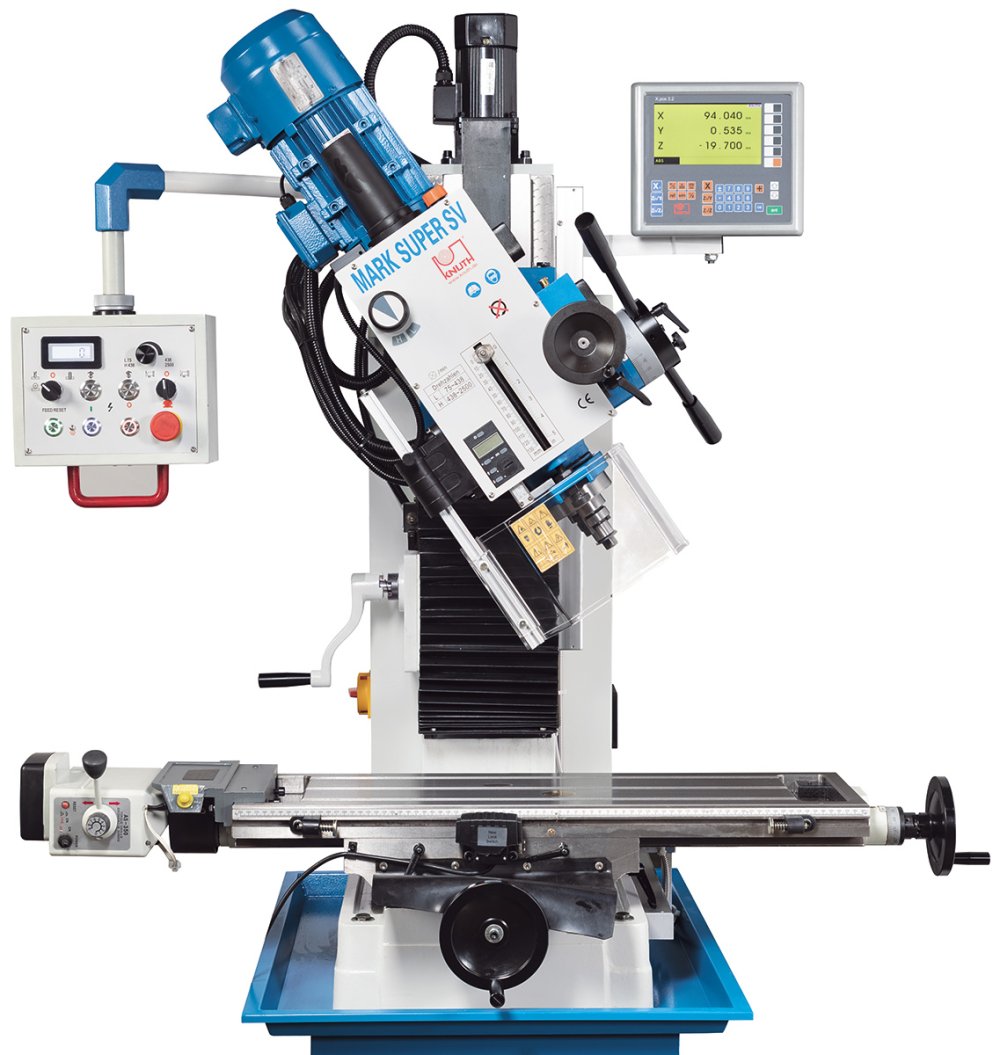

- Výkyvná frézovací hlava pro rozmanité možnosti použití
- Plynule nastavitelný počet otáček vřetena s digitálním ukazatelem (jen model SV)

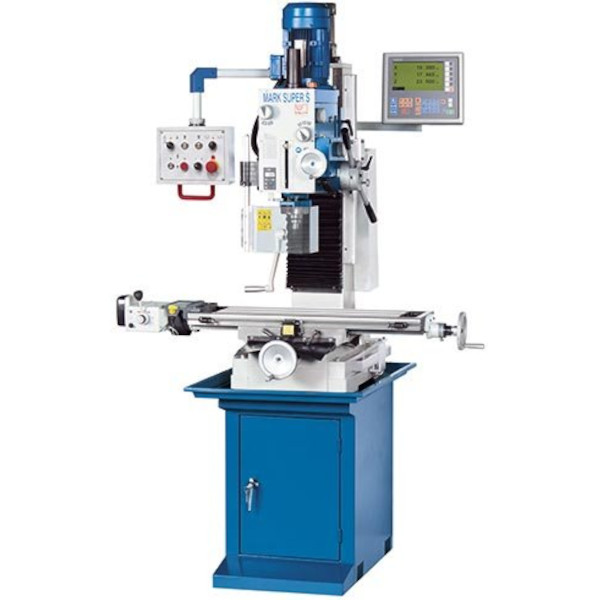

Mark Super S • SV
- Frézovací hlava pojíždí výškově motoricky a může být přesně umístěna pomocí ruční kliky

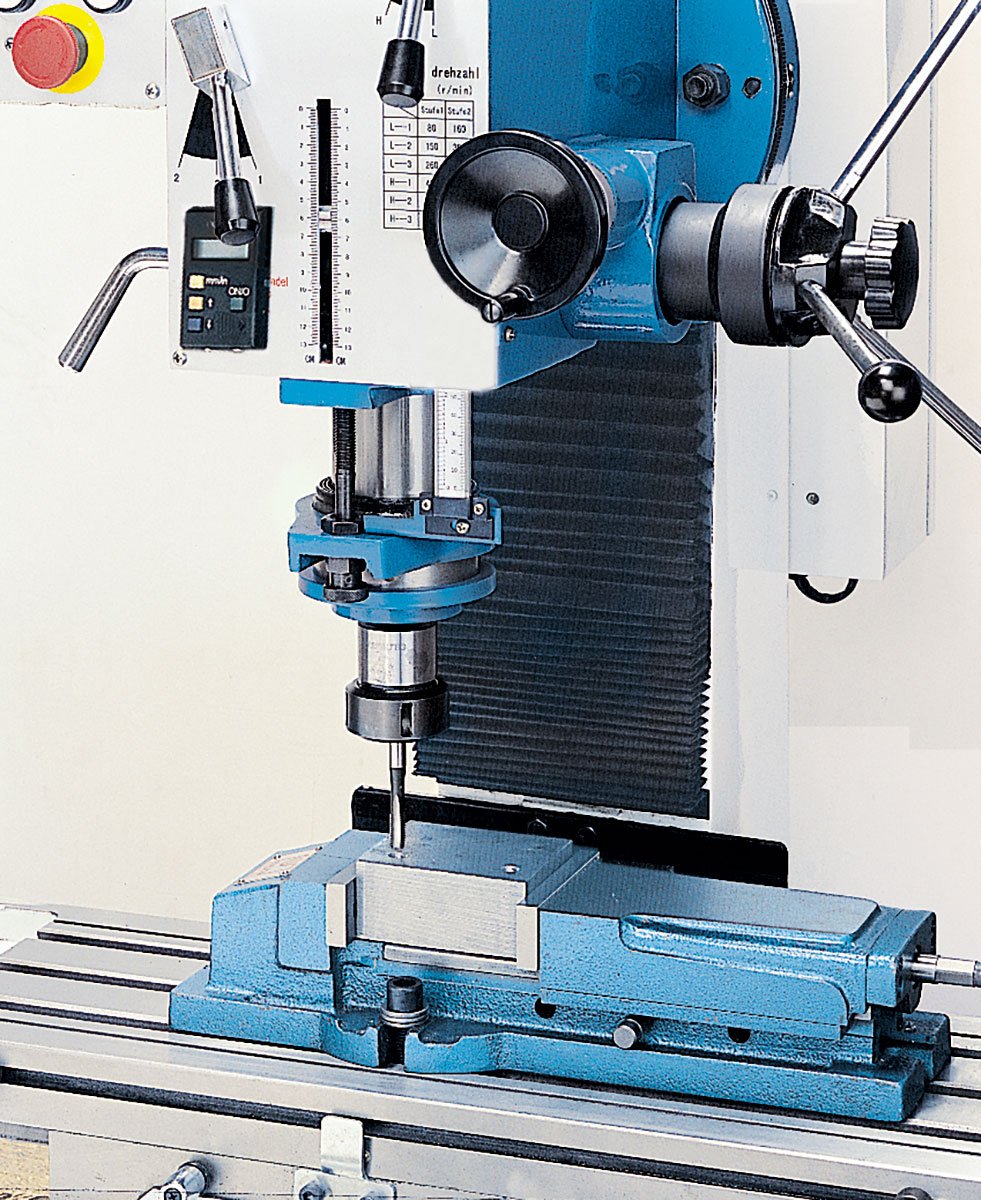

- Ruční kolečko pro jemné nastavení pinoly
- Digitální zobrazení hloubky pro posuv pinoly
- Zařízení pro řezání vnitřních závitů - nastavitelná změna směru otáčení při řezání závitů
- Kalená ozubená kola převodovky a hřídele spojují tichý chod a dlouhou životnost
- Stabilní podstavec s odkládacím prostorem je v obsahu dodávky

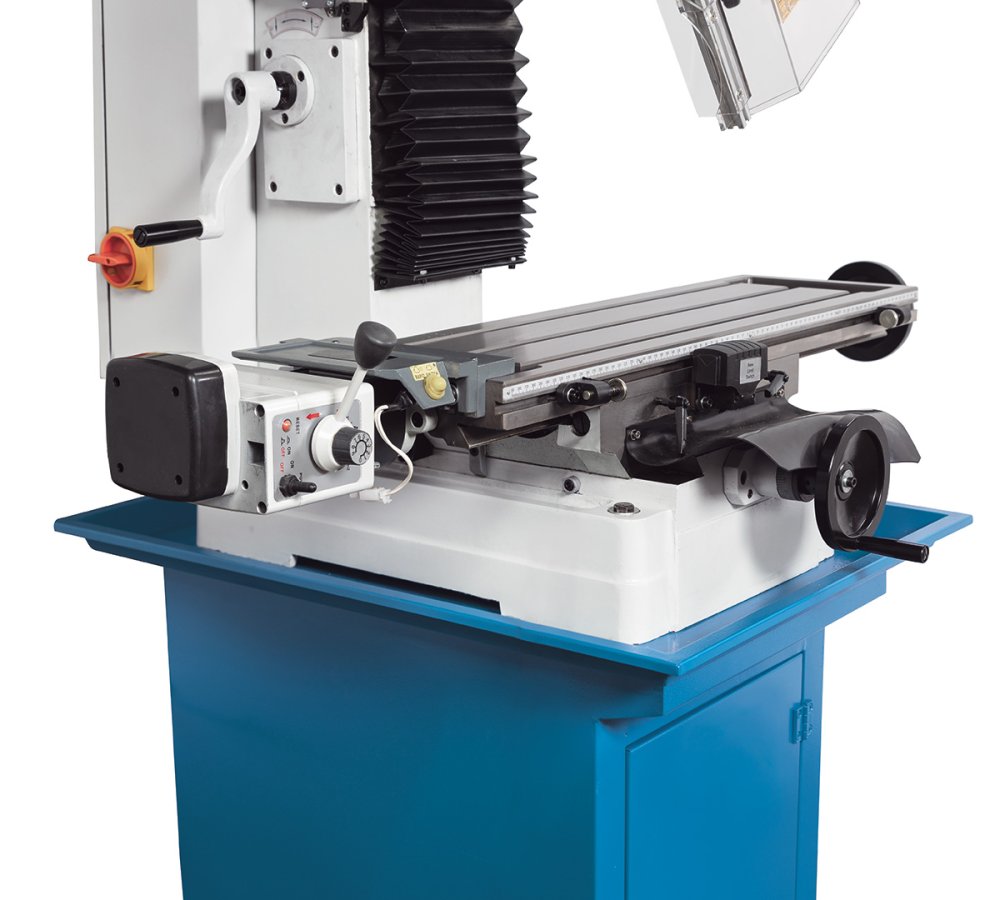

- Plynule regulovatelný pohon posuvu v ose X sériově
Plus ve výkonu a plynulé regulace otáček rozšiřují oblast použití
- 2 převodové stupně a kvalitní technika měničů frekvence zaručují vysoký točivý moment pro výkonné obrábění v celém rozsahu otáček

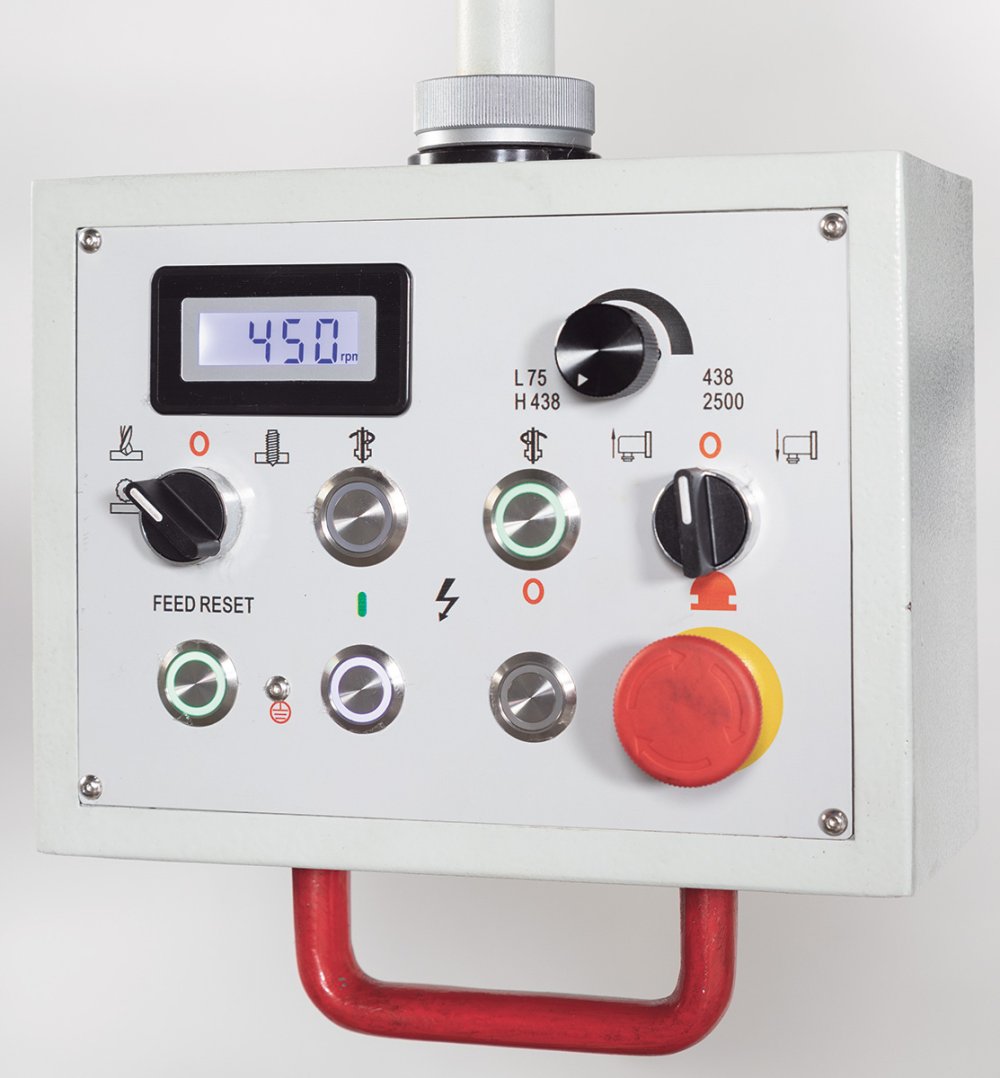

- Zvolené otáčky vřetena jsou zobrazeny na displeji přímo na panelu obsluhy
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vrtací výkon: | 40 mm |
| Výkonnost při řezání vnitřních závitů - ocel: | M30 |
| Vyložení: | 950 mm |
| Vzdálenost hlava vřetene - horní strana: | 760 mm |
| Rozsah otáčení hlavy: | 90° |
| Pracovní stůl: | 1200×505 mm |
| Počet T drážek | 3 |
| Šířka T drážky | 18 mm |
| Průměr sloupku: | 220 mm |
| Zdvih sloupku | 380 mm |
| Zdvih pinoly: | 200 mm |
| Dráha pojezdu | |
| Dráha pojezdu - osa X (manuálně/motoricky): | 560/480 mm |
| Dráha pojezdu - osa Y | 190 mm |
| Vertikální frézovací hlava | |
| Upnutí vřetena: | MK4 |
| Průměr pinoly: | 75 mm |
| Zdvih pinoly: | 120 mm |
| Vzdálenost hlava vřetena - stůl: | 450 mm |
| Vyložení: | 258 mm |
| Rozsah otáčení hlavy: | ± 45° |
| Rychlosti: | (2) 75-438/438-2500 ot./min. |
| Posuv | |
| Posuvy: | 0,10; 0,18; 0,26 (3) mm/ot. |
| Výkony motorů | |
| Výkon motoru hlavního pohonu: | 1,5 kW |
ROZMĚRY A VÁHA:
| Délka: | 1240 mm |
| Šířka: | 930 mm |
| Výška: | 2100 mm |
| Hmotnost: | 380 kg |
STANDARDNÍ VÝBAVA:
- 3 zobrazení polohy ve třech osách
- Automatický posuv pinoly
- Podstavec
- Posuv stolu TV 1000
- Sklíčidlo pro vrtáky 13 mm
- Pojistný čep
- Návod k obsluze
| Značka: | KNUTH | ||
| Produkt: | Vrtačko frézka | ||
