KNUTH R80VT PRO RADIÁLNÍ VRTAČKA (400V)
Radiální vrtačka, vrtací výkon 80 mm (ocel), upínání MK6, napětí 400V
POPIS:
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |

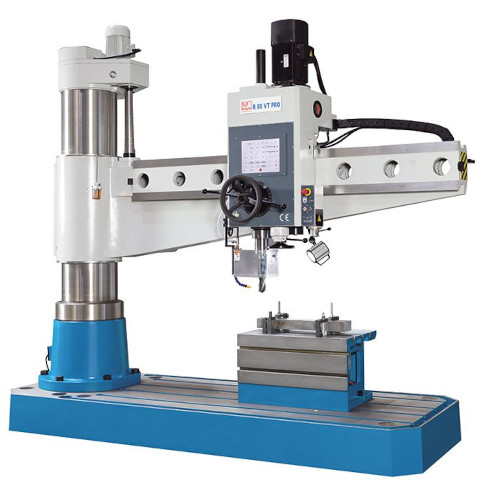

Radiální vrtačka na kov KNUTH R80VT

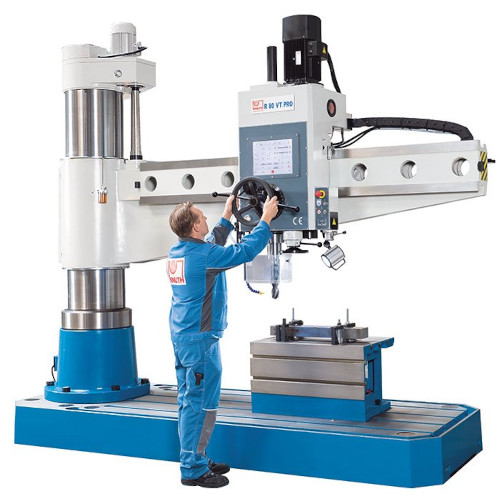

Ilustrativní foto: Radiální vrtačka KNUTH R80VT PRO
Modely R-VT PRO patří k nejnovější generaci hojně používaných radiálních vrtaček. Jedinečná koncepce obsluhy zjednodušuje obrábění a podporuje obsluhu při volbě provozních parametrů. Tyto modely umožňují přesné vrtání, zahlubování a řezání závitů a jsou ideálním řešením pro kusovou a malosériovou výrobu. Tyto radiální vrtačky se často používají při údržbě, výrobě nástrojů a ocelových konstrukcí.
- Jedinečný koncept obsluhy
- Rozšířená kontrola funkcí stroje
- Posuv pinoly pomocí servomotoru
- Masivní konstrukce zajišťuje vysokou stabilitu
- Základna, sloup, výložník a převodová hlava jsou z vysoce kvalitní litiny
- Důležitým konstrukčním znakem je silně dimenzovaný sloup a výložník s vysokou tuhostí při namáhání krutem
- Výškové nastavení výložníku se provádí výkonným motorickým pohonem a zvedacím vřetenem
- Převody pro zvedání výložníku běží v olejové lázni a pracují spolehlivě a s malým opotřebením
- Otočné a pojezdové osy se vyznačují vyloženě lehkým chodem a tak snižují každodenní námahu obsluhujícího
- Centrální mazání spolehlivě zásobuje sloup mazadlem

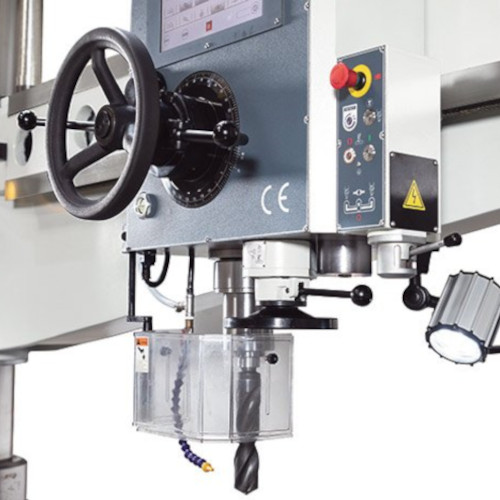

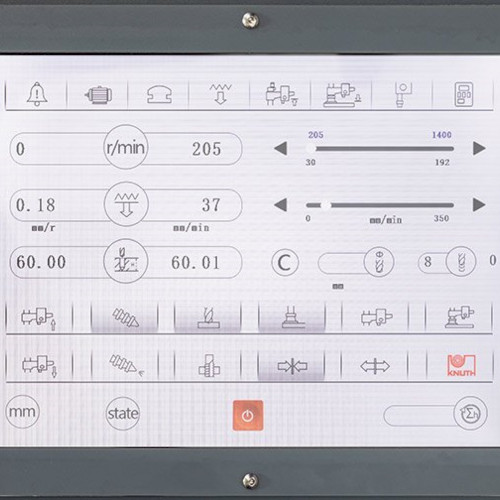

Elektronicky regulovaný servoposuv pinoly s velkým dotykovým displejem
- Hloubka vrtání se nastavuje elektronicky a systém kontroluje zadanou hodnotu
- Rozměrové jednotky pro zadávání a zobrazení lze vybírat mezi mm a palci
- Vysoce výkonné chladicí zařízení se aktivuje na dotykovém displeji a následně se zapíná nebo vypíná v závislosti na hlavním vřeteni
- Stroj má 2 převodové stupně s plynulou regulací a zobrazením otáček na monitoru
- Servomotor ovládá plynulý posuv pinoly – dosáhl-li posuv nastavenou hloubku vrtání, sjede pinola automaticky zpět do výchozí polohy
- Řezání závitů naopak probíhá zcela manuálně, přičemž obsluha při dosažení hloubky závitu změní směr otáčení pinoly
- Výškové polohové nastavení výložníku může obsluha provádět dotykem příslušné ikon, přičemž systém automaticky uvolňuje a fixuje sklíčidlo, spíná motor zdvihu a dodržuje nastavené koncové dorazy
- Vrtací hlavu a sloupec lze upnout resp. uvolnit společně nebo odděleně
- Je možné měnit výšku výložníku bez ztráty nastavení směru vřetena vůči otvoru
- Ovládací software navíc v závislosti na požadované velikosti vrtáku poskytuje doporučení pro nastavení otáček a posuvu
- Různá alarmová hlášení uživatele varují před nesprávným ovládáním nebo zobrazují provozní stav
KNUTH R60VT PRO je vybaveno zařízením pro řezání závitů (SKU 101657/101648)
- U tohoto modelu lze na dotykové obrazovce aktivovat také funkci automatického řezání závitů
- V závislosti na velikosti závitníku je z interní databáze automaticky převzato vhodné stoupání a doporučené otáčky
- Proces řezání závitů probíhá s automatickým posuvem
- Otáčky vřetena jsou přitom synchronizovány se stoupáním závitu a hloubkový doraz nyní omezuje hloubku závitu
- Po dosažení předvolené hloubky změní vřeteno směr otáčení a pinola se automaticky vrátí do výchozí polohy
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vrtací výkon: | 80 mm |
| Vrtací výkon - litina | 105 mm |
| Výkonnost při řezání vnitřních závitů - litina: | M60 |
| Výkonnost při řezání vnitřních závitů - ocel: | M52 |
| Vrtací hloubka (max.): | 400 mm |
| Rozměry, stůl stroje: | --- |
| Rozměry, krychlový stůl: | --- |
| Vyložení: | 465 - 2550 mm |
| Vzdálenost hlava vřetena - horní strana stolu: | 360 - 1560 mm |
| Dráha zdvihu ramena (vertikální): | --- |
| Průměr sloupků: | --- |
| Dráha pojezdu | |
| Dráha pojezdu - vrtací hlava (horizontálně): | 2095 mm |
| Hlavní vřeteno | |
| Rozsah regulace otáček: | 30 - 1400 ot./min |
| Upnutí vřetena: | MK6 |
| Posuv | |
| Posuvy: | 0 - 350 mm/min. |
| Výkony motorů | |
| Výkon motoru hlavního pohonu: | 7,5 kW |
| Výkon motoru výškového přestavení: | 2,6 kW |
ROZMĚRY A VÁHA:
| Délka: | 3590 mm |
| Šířka: | 1250 mm |
| Výška: | 3560 mm |
| Hmotnost: | 7400 kg |
STANDARDNÍ VÝBAVA:
- zařízení pro řezání závitů
- obslužná část dotykového displeje
- systém chlazení chladicí kapalinou
- upínací stůl
- pracovní svítilna LED
- provozní návod
| Produkt: | Radiální vrtačka | ||
| Napětí: | 400 V | ||
| Značka: | KNUTH | ||
