NIKMANN SF3-2300P FORMÁTOVACÍ PILA SE SPODNÍ FRÉZKOU (400V)
Formátovací pila se spodní frézkou, formátovací stůl 2000 mm
POPIS:
FORMÁTOVACÍ PILA SE SPODNÍ FRÉZKOU NIKMANN SF3-2300P

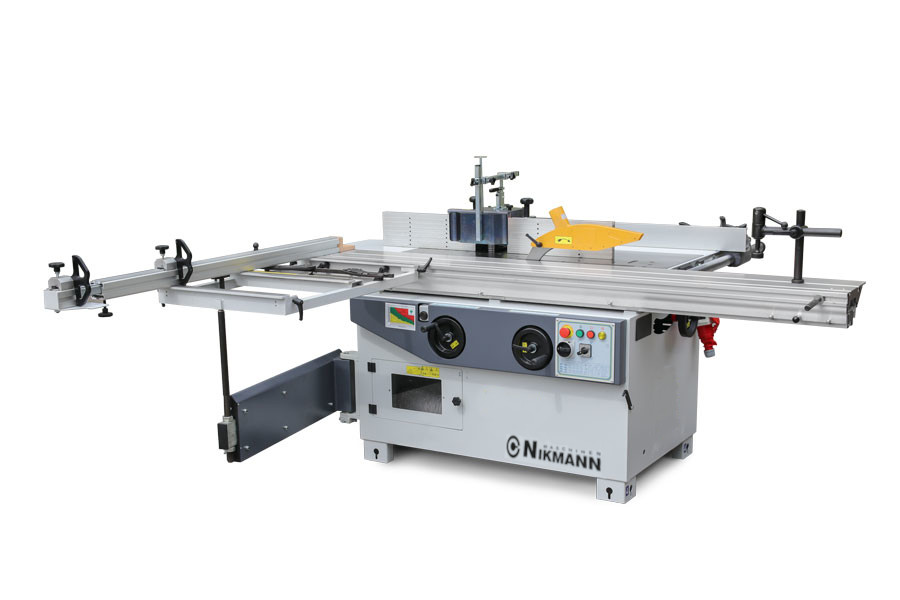

Ilustrativní foto: Formátovací pila se spodní svislou frézkou NIKMANN SF3-2300P
- Pilová jednotka zcela z litiny s možností naklopení. Manuální zdvih a úhlové naklopení pilové jednotky pomocí otočných kol. Se samostaným motorem předřezu
- Manuální naklápění - pilové jednotky 0° - 45° pomocí otočného kola s aretací.
- Manuální zdvih - ruční zdvih pilového kotouče a předřezového kotouče, pomocí otočného kola s aretací.
- Formátovací posuvný stůl s kladkami vedenými na ocelových tyčích.
- Podpěrný rám s příčným výsuvným pravítkem a dvěma dorazy - podpěrný upnutý na formátovacím stole. Na podpěrném rámu je připevněno příčné pravítko se dvěma standardními dorazi.

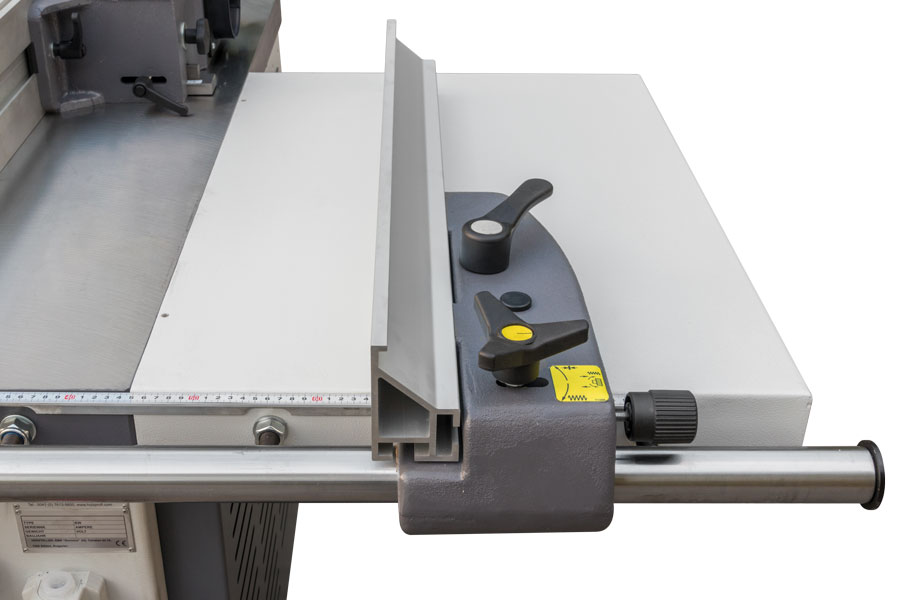

- Paralelní pravítko - pro podélné řezy (na pravé straně pilového kotouče) s šíří řezu 850 mm, se zajištěním pomocí trojramenné páky s možností jemého seřízení.

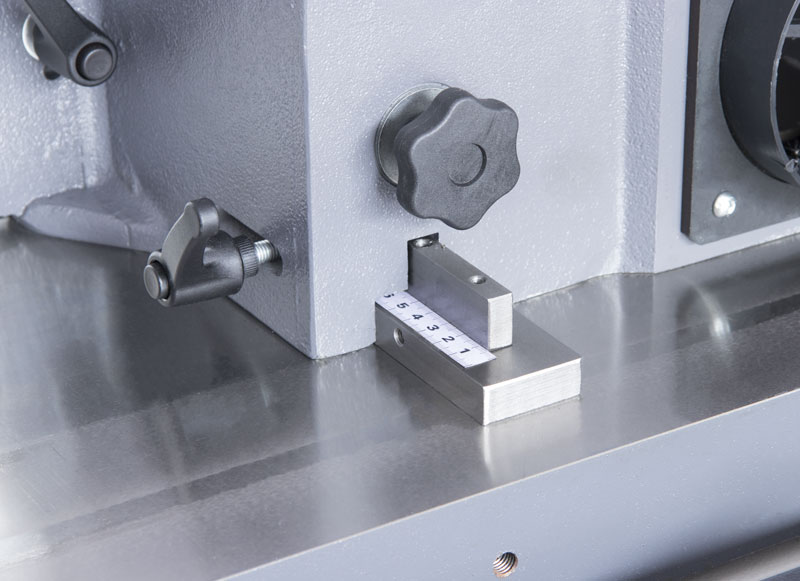

- Ochranný kryt a vodící pravítka - pro spodní frézku. Standardní hliníková vodící pravítka 2×350 mm a ochranný litinový kryt s možností jemného seřízení.
TECHNICKÉ PARAMETRY:
| KOTOUČOVÁ PILA: | |
| Formátovací stůl: | 2300 mm |
| Maximální délka řezu s předřezem: | --- mm |
| Maximální průměr pilového kotouče: | 315 mm |
| Upínací otvor: | 30 mm |
| Naklápění pilové jednotky: | 0° - 45° |
| Maximální výška řezu při 90°: | 102 mm |
| Maximální výška řezu při 45°: | 72 mm |
| Maximální šíře řezu na pravé straně: | 850 mm |
| Otáčky: | 4000 ot./min. |
| Výkon motoru: | 3 kW |
| Průměr přeřezového kotouče | 120 mm |
| Upínací otvor | 20 mm |
| Otáčky: | 8000 ot./min. |
| Výkon motoru předřezové jednotky | 0,75 kW |
| Průměr otvoru pro odsávání: | 120 mm |
| SPODNÍ FRÉZKA | |
| Vodící pravítka: | 350 mm |
| Průměr vřetene: | 30 mm |
| Pracovní výška vřetene: | 125 mm |
| Vertikální zdvih vřetene: | 160 mm |
| Naklápění vřetene: | NE |
| Maximální průměr otvoru v pracovním stole: | 190 mm |
| Otáčky vřetene: | 1500/3500/6000/8000 ot./min. |
| Maximální průměr nástroje pro profilování: | 180 mm |
| Maximální průměr nástroje pro čepování: | 320 mm |
| Maximální průměr nástroje pod pracovním stolem: | 180 mm |
| Maximální výška nástroje pod pracovním stolem: | 75 mm |
| Výkon motoru: | 3 kW |
| Průměry otvorů pro odsávání: | 2× 120 mm |
| Napětí: | 400 V |

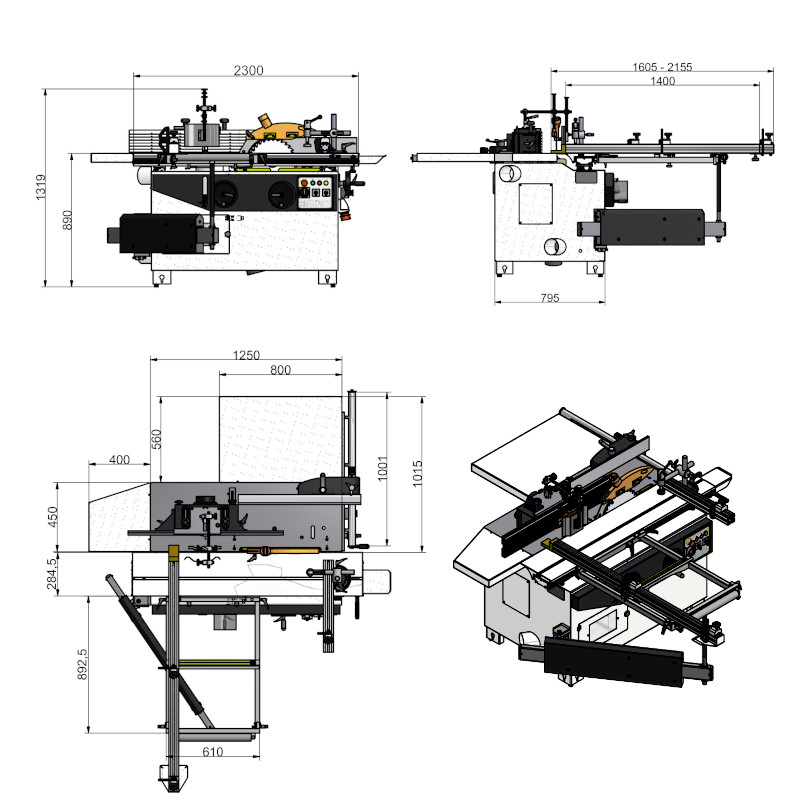

ROZMĚRY A VÁHA STROJE:
| Délka: | --- mm |
| Šířka: | --- mm |
| Výška: | --- mm |
| Hmotnost: | 520 kg |
| Potřebný pracovní prostor: | 5x6 m |
STANDARDNÍ VÝBAVA:
- Formátovací stůl 2300 mm
- Výkon motoru 3 kW
- Předřezová jednotka se samostaným motorem 0,75 kW
- Manuální naklápění pilové jednotky 0° až 45°
- Maximální šíře řezu s paralelním pravítkem 850 mm
- Spodní frézka s dvourychlostním otorem 3kW se 4 rychlostmi otáčení vřetene.
- Průměr vřetene spodní frézky 30 mm
- Vodící pravítka 350 mm
VOLITELNÁ VABAVA A PŘÍSLUŠENSTVÍ:
| Formátovací pila | |
 |
Ocelový podpěrný stůl 500x320 mm |
 |
Excentrický upínač materiálu |
 |
Šířka řezu na podélném paralelní pravítku 1150 mm |
|
|
Úhlovací pravítko 600 mm se zarážkou Úhlovací pravítko 900 mm se zarážkou Úhlovací pravítko 1219 mm se zarážkou |
 |
Upevňovací prvky pro nastavení pevných úhlů |
|
Spodní frézka |
|
 |
Vodící pravítka pro spodní frézku délky 350 mm |
 |
Vodící pravítka pro spodní frézku délky 500 mm |
 |
Přítlačné zařízení MORI |
 |
Čepovací stůl s ochranným krytem pro čepování s CE |
 |
Jiný průměr frézovacího vřetene než 30 mm |
 |
Zpětný chod otáčení vřetene spodní frézky |
| Značka: | NIKMANN | ||
| Produkt: | Formátovací pila se spodní frézkou | ||
