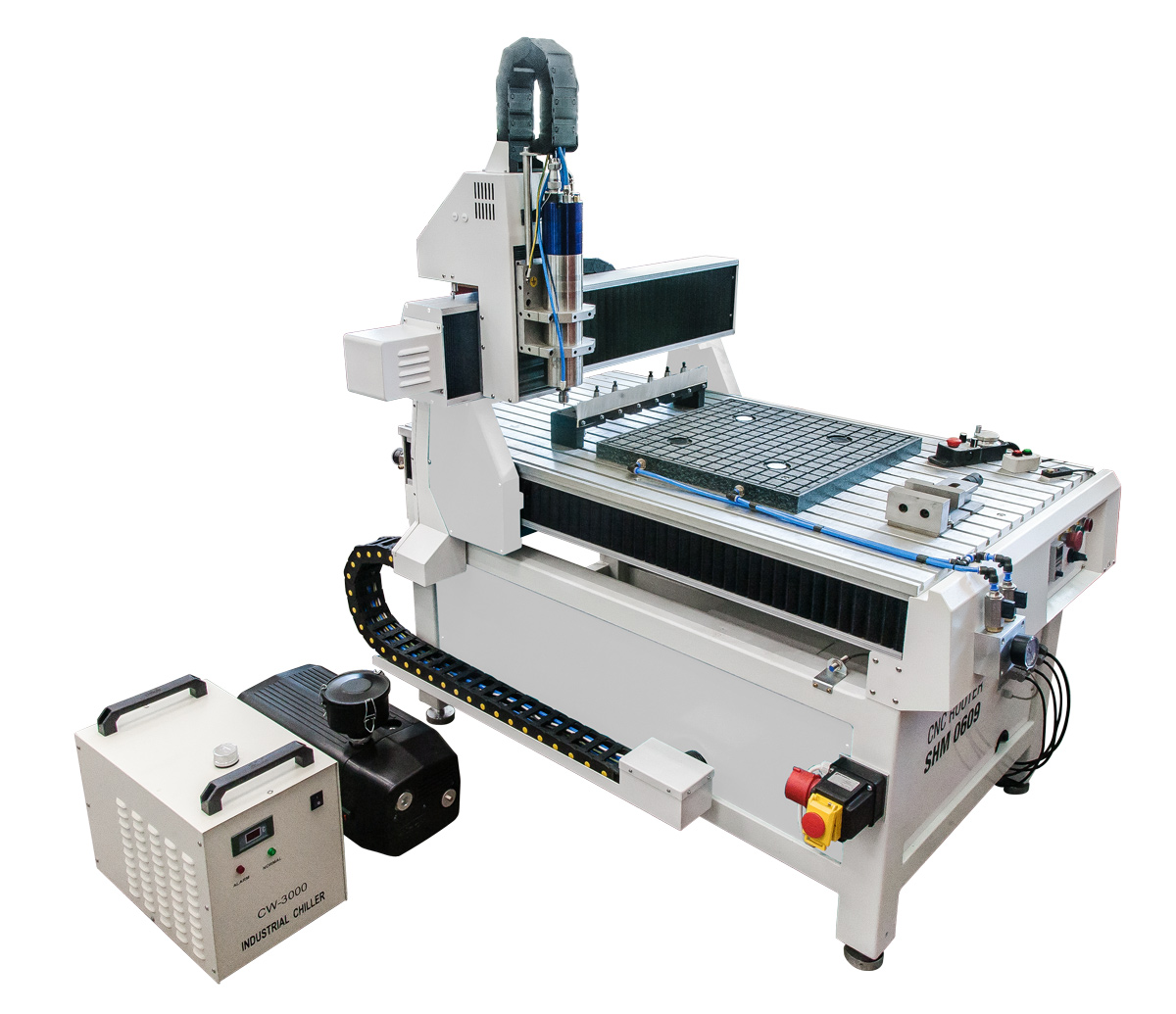

NUMCO SHG 0609 ATC CNC ROUTER

CNC Frézovací router NUMCO SHG 0609. Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.

• Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
• Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
• Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.

ATC kit

• Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
• Přesný stůl s T-drážkami vyrobený z litého hliníku
• Senzor pro automatické měření délkové korekce nástroje
• Pohony s kontrolou ztráty polohy ve všech osách
• Agregát pro chlazení vřetene
• Upínače ISO20/ER16, 6 ks
• Předepnuté lineární vedení v ose Z
• PLC modul v řídícím systému
• Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.

Vakuový stůl

• Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
• Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
• Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.

POUŽITÍ:

• Kovy - hliník, dural, měď, mosaz, bronz atd.
• Plasty - plexisklo, polykarbonát, akrylát, polystyren, ABS, vinyl, PVC atd.
• Dřevo - překližka, MDF, lamináty, dřevotřísky, všechny typy dřevin atd.
• Ostatní - Alucobond, Dibond, Styrodur, Ebalta, pěna, molitan

ŘÍDÍCÍ SYSTÉM:

Řídící systém Armote na CNC frézkách Numco. Použítím řídícího systému Armote je možné CNC frézku osadit dalším příslušenstvím:

• MPG ovladač
• Senzor pro určení délkové korekce nástroje (pevný nebo pohyblivý)
• Start/Stop tlačítko pro spouštění programu
• Rotační osu
• Digitalizační sondu a další příslušenství

Armote je 2D/3D ovládací program pod Windows s grafickým zobrazením drah a polohy nástroje za chodu stroje, komfortním ovládáním a širokým spektrem vstupních souborů (GDF, HPGL, Gkódy pro FC16, ISO Gkódy, NCP). Komunikace mezi strojem a PC probíhá pomoci rozhraní RS232. Pokud PC není tímto portem vybaven, lze použít převodník USB/RS232.

Základní charakteristika programu

• Změna otáček vřetene a rychlosti posuvů i během obrábění
• Během obrábění zobrazuje aktuální polohu nástroje
• Výpis G-kódů v okně programu
• Možnost krokování dat po řádcích programu
• Filtr vstupních dat
• Možnost ovládání více strojů z jednoho PC
• Správa nástrojů a technologie
• Široké možnosti nastavení
• Při definování upínek v Gravostaru (program dodáván se strojem) stroj zvolí dráhu nástroje tak, aby nedošlo ke kolizi s upínkou (nastavení výšky přejezdu nad ní)
• Podpora parametrických G-kódů frézky FC16
• Možnost vypnutí části g-kódu s některým nástrojem
• Vestavěný editor G-kódů
• Měření rozdílu vzdálenosti po referencích
• Ovládání pracovního cyklu přes vstupy na řídící jednotce (spuštění/přerušení)

Ilustrační video: CNC frézovací router NUMCO SHM 0609

SOFTWARE:

2,5CAD/CAM software GRAVOSTAR. ZDARMA ke všem CNC frézkám a CNC routerům, který umožňuje jednoduché a rychlé programování.

Software umožnuje jednoduché a rychlé programování, vytváření strojních drah pro 2D gravírování a frézování.
Podporuje výplně ploch, jednočarové písmo, správu nástrojů a výpočet doby obrábění.
Vychází z dlouholetých zkušeností s gravírováním a frézováním. Pro náročnější grafické práce je vhodný ve spojení s obecným programem typu Zoner Calisto, Corel Draw, Open Office Draw, Adobe Illustrator apod., kde si můžete udělat grafiku, a v Gravostaru k ní adekvátní strojní dráhy.
Software zobrazuje strojní dráhy buď podle hladin, směru nebo tlouštěk zvolených nástrojů v různých hloubkách. Snadno lze vytvářet nové definice nástrojů, a ty mít pak uložené v různých bankách.
Ke každému nástroji je možné přiřadit technologii použití (otáčky, posuvy atd..).
Program funguje na všech typech Windows od verze 95 až po WIN10.

•   Výplně ploch meandrem nebo offsetem
•   Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
•   Gravírování textu
•   Možnost tvorby vlastních SHP fontů
•   Podporu bodů (pro vrtání)
•   Výpočet doby obrábění
•   Funkce optimalizace strojních drah
•   Příchytové módy
•   Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
•   Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
•   Jednoduché a přehledné ovládání
•   Možnost konfigurace výstupu do G-kódu
•   Program je v českém jazyce
