OPTIMUM OPTITURN TH4210 SOUSTRUH NA KOV
Klasický soustruh na kov, max. točný průměr nad ložem 420 mm, vzdálenost mezi hroty 1000 mm
POPIS:
SOUSTRUH NA KOV OPTIMUM OPTITURN TH4210

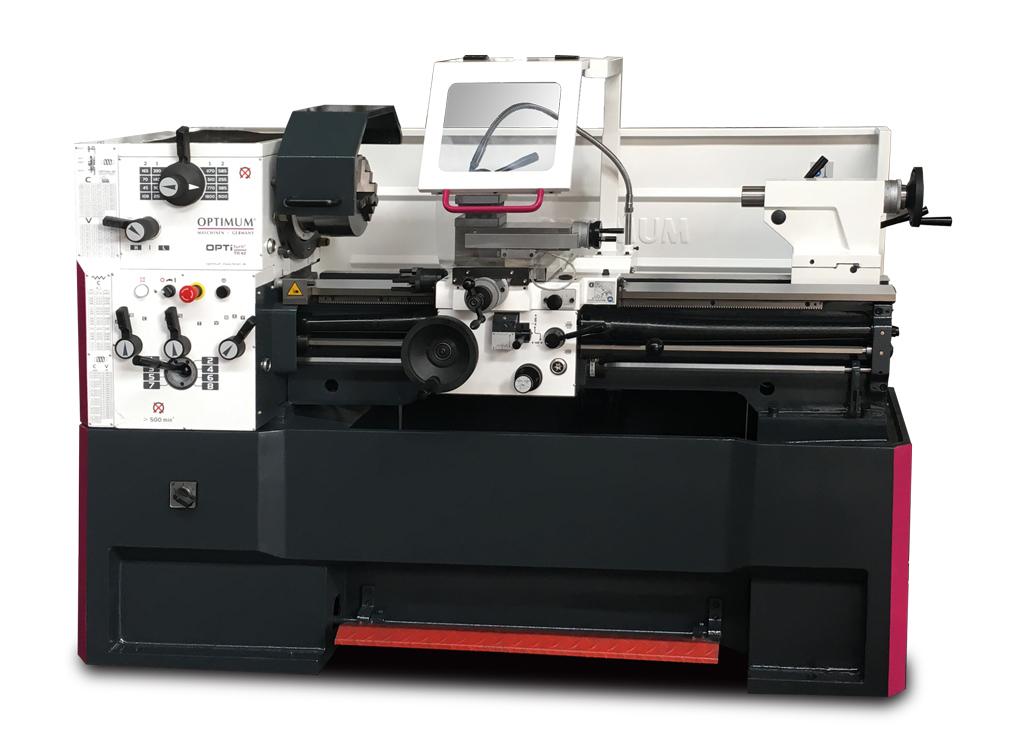

Ilustrativní foto: Stolní soustruh na kov OPTIMUM OPTITURN
|
POPIS STROJE OPTITURN |
Přesný soustruh na kov vybavený vodícím a tažným šroubem pro snadnou obsluhu. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze..
- Kalené a broušené vodicí dráhy lože
- Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
- Zaručená házivost čela vřetene <0,015 mm
- Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
- Pravý / levý chod lze přepnout na podélném suportu
- Centrální jednotka mazání v podélném suportu
- Podstavec a lože soustruhu odlity z jednoho kusu litiny
- Ochranný kryt vodícího šroubu
- Nožní brzda pro nouzové zastavení
- Bezpečnostní ruční kola v ose X a Z
- Koník lze přestavit o ± 10 mm pro soustružení kuželů
- Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
|
TECHNICKÁ DATA STROJE OPTIMUM OPTITURN |
- Výška hrotu 210 mm
- Max. točný průměr nad ložem 420 mm
- Max. točný průměr bez můstku 590 mm
- Šířka lože 250 mm
- Vzdálenost mezi hroty 1000 mm
- Délka můstku 260 mm
- Kužel vřetene MK6
- Upnutí vřetene Camlock DIN ISO 702-2 č. 6
- Otáčky 45 – 1800 ot/min
- Otáčky - provedení Vario 10 – 2500 ot/min
- Plynulá změna otáček ne
- Počet rychlostních stupňů 16
- Průchod vřetene 52 mm
- Kužel pinoly koníku MK4
- Průměr pinoly 50 mm
- Zdvih pinoly 120 mm
- Posuv podélný 0,05– 1,7 mm/ot.( 17 )
- Posuv příčný 0,025– 0,85 mm/ot.( 17 )
- Max. posuv nožového suportu 140 mm
- Max. posuv příčného suportu 230 mm
- Závit metrický 0,2 –14 mm/ot.( 39 )
- Závit palcový 72 –2 záv./1“( 45 )
- Závit trapézový 8– 44 D.P.( 21 )
- Závit modulový 0,3– 3,5 M.P.( 18 )
- Příkon 4,6 kW
- Elektrické připojení 400 V
- Rozměry (š × v × h) 2025 × 1375 × 915 mm
- Hmotnost 1160 kg
|
STANDARDNÍ VÝBAVA SOUSTRUHU NA KOV |
- Pohyblivá luneta, průchod Ø 10 - 65 mm
- LED osvětlení stroje
- Redukční pouzdro MK 6 / MK 4
- Pevný hrot MK 4
- Čtyřstranný nožový držák
- Seřizovací nářadí
- Doraz s jemným nastavením
- Chladicí zařízení
- 3-čelisťové sklíčidlo ø 250 mm
- Pevná luneta, průchod Ø 15 - 105 mm
| Produkt: | Soustruh na kov | ||
| Vzdálenost mezi hroty: | 1000 mm | ||
| Max. točný průměr nad ložem: | 420 mm | ||
| Max. točný průměr nad supportem: | --- | ||
| Značka: | OPTIMUM | ||
SOUVISEJICÍ ZBOŽÍ:
VARIANTY PRODUKTU:
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
BW-3462055 OPTIMUM OPTITURN TH4210D SOUSTRUH NA KOV |
Na dotaz
|
308 005,50 Kč (12 623,30 EUR) |
