ROJEK KPFN300A 3,2M FORMÁTOVACÍ PILA, SPODNÍ FRÉZKA

POPIS:

VÍCEOPERAČNÍ STROJ - FORMÁTOVACÍ PILA, SPODNÍ FRÉZKA ROJEK KPFN300A - 3,2M FORMÁTOVACÍ STŮL

POKUD NENÍ SKLADEM, INFORMUJTE SE PŘEDEM NA TERMÍN DODÁNÍ!

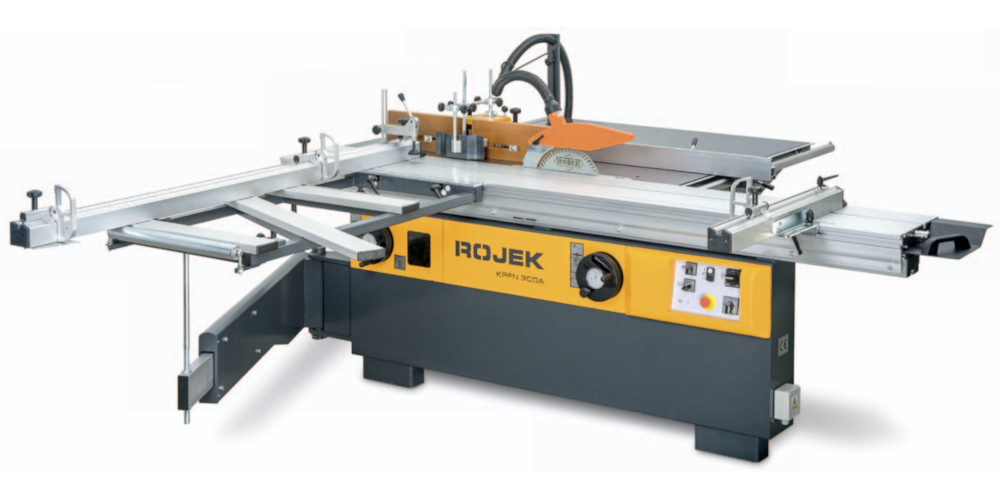

Ilustrační foto: Kombinovaný dřevoobráběcí stroj ROJEK KPFN 300A

Konstrukce stroje prošla řadou technických inovací, které zvyšují užitné vlastnosti tohoto stroje. Kvalitní dílenské zpracování řadí tento kombinovaný stroj mezi nejlepší ve své třídě. Již ve standardu je vybaven formátovacím stolem prověřené konstrukce s minimálními náklady na údržbu a velmi přesným tuhým uložením na kalených tyčích CV 360T. Zárukou přesnosti a spolehlivosti je zavěšení pilové mechaniky v robusním litinovém tělese s předřezem poháněným samostatným motorem s možností vypnutí. Frézka je již v základu vybavena naklápěcím vřetenem.

TECHNICKÉ PARAMETRY:

FORMÁTOVACÍ PILA:

• Formátovací stůl: 3200×360 mm
• Výkon motoru (S6): 4,4 kW
• Napětí: 400 V
• Otáčky motoru: 2865 ot./min.
• Max. průměr pilového kotouče: 315 mm
• Průměr vřetene pilového kotouče: 30 mm
• Otáčky pilového kotouče: 3755 ot./min.
• Naklápění kotoučů: 0°-45°
• Max. výška řezu 90° (s kotoučem průměru 315 mm): 100 mm
• Max. výška řezu 45° (s kotoučem průměru 315 mm): 70 mm
• Max. šíře řezu: 800 mm
• Výkon motoru předřezu: 0,75 kW
• Otáčky motoru: 8530 ot./min.
• Průměr předřezového kotouče: 120 mm
• Průměr vřetene předřezového kotouče: 20 mm

SPODNÍ FRÉZKA:

• Výkon motoru: 4,4 kW
• Otáčky motoru: 2865 ot./min.
• Průměr vřetene: 30 mm (volitelně je možné 30|32|35|40|50 mm)
• Otáčky vřetene: 2500 | 3500 | 6000 | 8000 |10 000 ot./min.
• Max. zdvih vřetene: 140 mm
• Délka vřetene: 130 (110) mm
• Max. průměr otvoru ve stole: 220 mm
• Max průměr nástroje pod stolem: 175 mm
• Max. průměr nástroj nad stolem: 200 mm / 250 mm
• Naklápění vřetene: -5° až +45°
• Délka řezu: 3200 mm (volitelně výbava 2800 mm)
• Průměr předřezového kotuče: 120 mm
• Průměr vřetena předřezu: 20 mm

OSTATNÍ PARAMETRY:

• Jištění vedení: 16A (25A)
• Hluk na pracovním místě (bez technologie): 81,4 db(A)
• Hluk na pracovním místě (s technologie): 87,3 db(A)
• Akustický výkon (bez technologie): 89,3 db(A)
• Akustický výkon (s technologií): 93 db(A)

ROZMĚRY STROJE:

• Délka: 3390 mm
• Šířka:
• Výška stolu: 892 mm
• Max. výška stroje: 1300 mm
• Rozměry stolu: 1355×500 mm
• Hmotnost brutto: 600 kg
• Hmotnost netto: 595 kg

STANDARDNÍ VÝBAVA:

PILA:

• kolo naklápění s indikací úhlu
• prodloužení litinového stolu zadní
• formátovací stůl CV 360 na kalených tyčích
• krátké úhlovací pravítko 900 mm s dorazem
• upínač formátovacího stolu – jednosloupkový excentr
• litinový držák podélného hliníkového pravítka s mikroposuvem
• prodloužení šíře řezu 800 mm s odsáváním a jeho propojením
• rám s podpěrným ramenem a příčným pravítkem s naklopenou stupnicí a dvěma dorazy

FRÉZA:

• masivní litinové těleso s naklápěcím vřetenem -45° ÷ +5°
• frézovací kryt s odsávací hubicí průměru 100 mm včetně pravítek a přítlaku

VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:

• CV 360T/ 2,8 m formátovací vozík na kalených tyčích
• CV 360T/ 2 m formátovací vozík na kalených tyčích
• vřeteno pro stopkové nástroje pr. 30mm + kleština 8 a 12mm, upínací výška 80mm
• vyměnitelné vřeteno včetně trnu pr. 30mm, upínací výška 95mm
• šíře řezu 1050 mm
• šíře řezu 1500 mm
• ELGO elektronické odměřování pravítko šíře řezu
• ELGO elektronické odměřování příčné pravítko

KE STAŽENÍ:

ROJEK KPFN300A Pila s frézkou - Katalogový list
