T-REX N-0615 SERVO CNC ROUTER (600×1500 mm)
Na dotaz
POPIS:
CNC ROUTER T-REX N-0615
| ZASLAT POPTÁVKU |

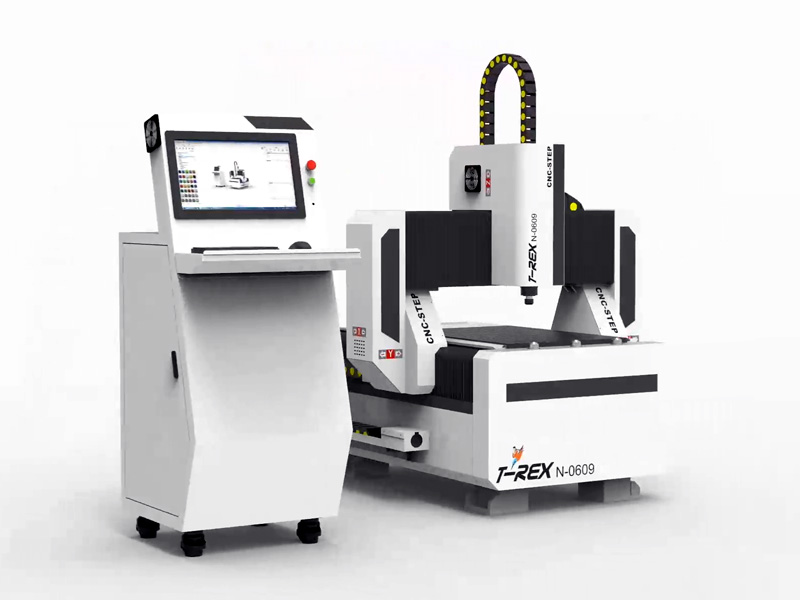

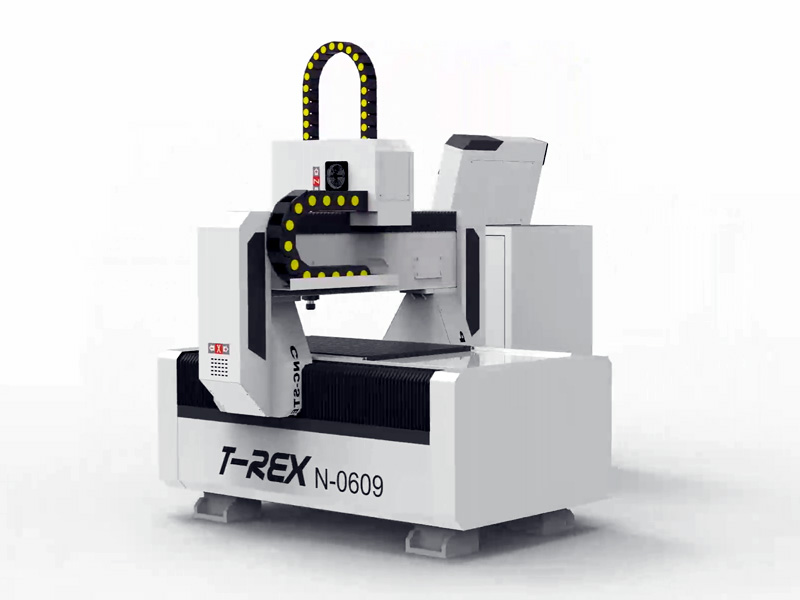

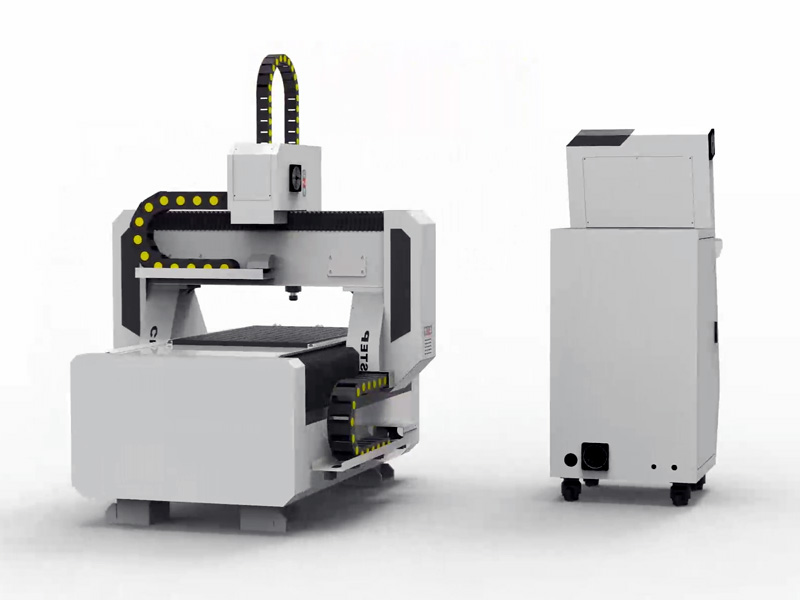

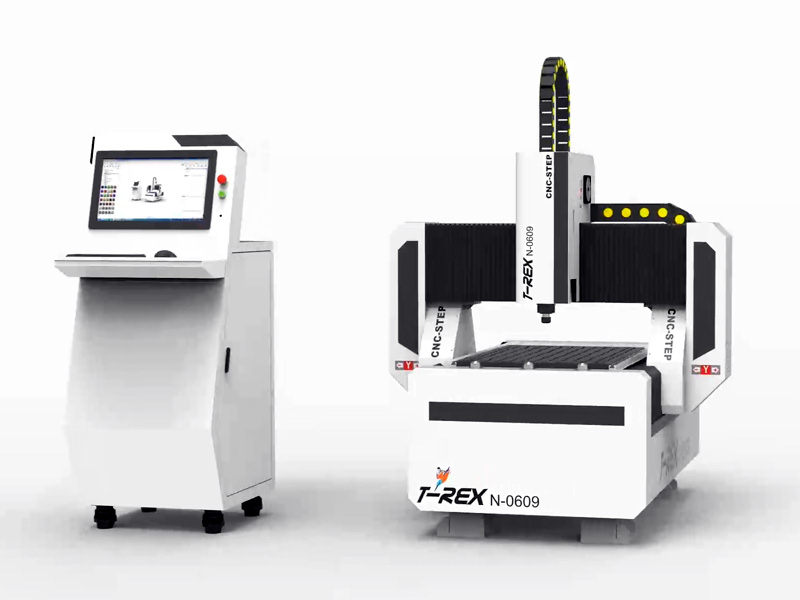

Ilustrační foto: CNC frézovací router T-REX N-0609
CNC frézovací router T-Rex N0615 s profesionálním výkonem a nekompromisní stabilitou. Špičková univerzální frézka s extrémně tuhým, plně svařovaným ocelovým rámem, který zaručuje maximální stabilitu a efektivní tlumení vibrací i při náročném obrábění. S důrazem na špičkový výkon je stroj vybaven servomotory pro dosažení vyšších pracovních rychlostí a opakovatelné přesnosti. Klíčovým prvkem je inovativní ozubený pohon se spirálovým ozubením, který eliminuje nevýhody inertní hmoty a zajišťuje plynulý přenos vysokého točivého momentu. Frézka vyniká svou všestranností, kdy vedle dřeva a plastů s vysokou přesností opracuje i neželezné kovy či přírodní kámen. Standardní vybavení zahrnuje automatické centrální mazání a zónový vakuový stůl, což z T-Rexu činí kompletní řešení pro nejnáročnější průmyslové aplikace.
- Masivní konstrukce z těžké ocelové rámové konstrukce a konstrukce s osou Z
- Servomotory
- Vysoká přesnost, výkon a rychlosti pojezdu díky kuličkovému šroubu a ozubenému pohonu, lineárnímu vedení na všech osách a softwarovým možnostem
- Rychlá rychlost až cca 15 000 mm/min s motory s uzavřenou smyčkou a až cca 32 000 mm/min se servomotory
- Vůle 0,03 mm / Opakovatelnost ±0,01 mm
- Zdvih osy Z 200 mm
- Automatické centrální mazání, ochranné měchy
- Plstěné stěrače na všech lineárních vedeních
- Pneumatické dorazy, jednostranné na osách X a Y
- Vakuový stůl s přepínatelnými sacími zónami, ovládaný ručně pomocí bočních pák nebo elektronicky pomocí ovládacího panelu vpředu
- T-drážkové lišty ve vakuovém stole pro alternativní možnosti upínání
- Stav stroje zobrazený pomocí semaforů
- V souladu s CE, ve spojení s bezpečnostním plotem nebo světelnou clonou
Ilustrační video: CNC router CNC-step T-REX

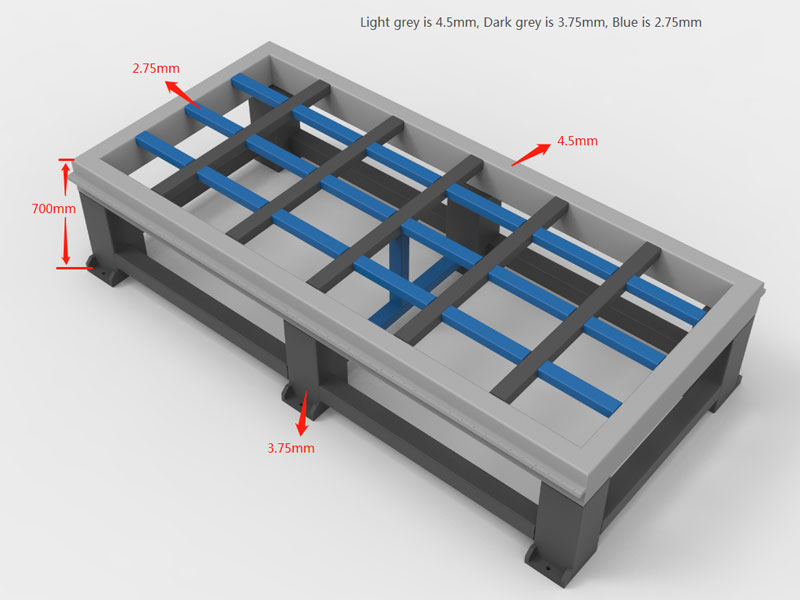

Masivní konstrukce pro tlumení vibrací - Nově navržené těžké lože stroje řady T-Rex účinně řeší obtížný problém tlumení vibrací. Záměrně používáme komponenty s nadměrně velkými tloušťkami stěn, které se obvykle vyskytují pouze u strojů na zpracování kamene. To má za následek až o 18 % vyšší rozptyl vibrací do lože stroje, vibrací, které by jinak vedly ke špatné povrchové úpravě.
Kuličkový šroub pro snadnější údržbu - Pohon kuličkovým šroubem na ose Z portálové frézky se vyznačuje další výhodou s výrazně snadnou údržbou. Osa Z je standardně vybavena kuličkovým šroubem o rozměrech 25 mm s roztečí 5 mm. Díky centrálnímu mazání máte možnost vřeteno mazat ručně nebo automaticky.
Verze se servomotory je stroj vybaven přesnými ozubenými tyčemi a planetovými převody - U servo verze T-Rexu používají osy X a Y spirálové ozubené tyče s ozubenými koly. Tato konstrukce umožňuje vyšší rychlosti pojezdu, protože lze přenášet vyšší točivý moment. Navíc nedochází k vibracím, které se vyskytují u dlouhých kuličkových šroubů.
Zvýšení výkonu díky ozubenému pohonu - Další výhodou, zejména u velkých systémů, je absence inertní hmoty. Inertní hmota, jako například těžký kuličkový šroub, musí být nejprve uvedena do pohybu hnacím motorem, což snižuje výkon. Tuto nevýhodu zcela eliminuje ozubený pohon.
Vysokofrekvenční vřetena od Hiteco, HSD, Spinogy a dalších - V závislosti na vaší aplikaci lze vybrat různá HF vřetena.
Automatické centrální mazání - Automatické centrální mazání je standardní funkcí strojů T-Rex, což usnadňuje práci a šetří náklady na personál a zároveň zajišťuje efektivní využívání maziv. Intervaly lze naprogramovat, takže nejsou nutné opakované kontroly.
Zónový vakuový stůl s T-drážkami ve standardu - Pracovní plochu portálové frézky lze přizpůsobit vašim potřebám. T-Rex je standardně dodáván se zónovým vakuovým stolem s T-drážkovými lištami. Alternativně je k dispozici možnost plného upínání do T-drážky. Můžete také kombinovat obojí – například jednu polovinu s deskami s T-drážkami a druhou s vakuovým stolem. V závislosti na aplikaci se použije vhodná metoda upínání. Mezi volitelné příslušenství patří bezolejové vakuové čerpadlo nebo ventilátor s bočním kanálem. Každou zónu vakuového stolu lze zapínat/vypínat jednotlivě pomocí pák nebo volitelně pomocí předního ovládacího panelu. V závislosti na velikosti stroje jsou k dispozici vakuová čerpadla s výkonem od 2,2 kW do 7,5 kW.
Ruční nebo pneumatické odsávání prachu - Volitelnou odsávací patku lze nastavit ručně nebo pneumaticky a udržuje pracovní povrch čistý. Pneumatické ovládání je provedeno přímo pomocí softwaru KinetiC-NC, což umožňuje automatické spouštění nebo zvedání patky. Obvodový kartáčový pás se přizpůsobí jakémukoli tvaru obrobku. Hadice se připojuje k vašemu stávajícímu odsávacímu systému; k dispozici jsou také volitelné odsávací jednotky. To šetří značný čas čištění po obrábění.
Ochranné měchy a energetické řetězy - Měchy chrání lineární vedení, vozíky a ozubené tyče na osách X a Y, zatímco masivní ocelový rám zajišťuje odolnost. Uzavřené energetické řetězy udržují kabely uklizené a chráněné před vnějšími vlivy.
Ergonomický ovládací terminál s monitorem s Full HD a počítačem - Každý stroj T-Rex je dodáván s ergonomickým ovládacím terminálem s monitorem Full HD a počítačem. Součástí dodávky je bezdrátová klávesnice a myš, které vám umožní pohodlně pracovat ve stojící výšce. Zkosený design zajišťuje dobrou viditelnost obrazovky.
Použití - Frézování dřeva, dřevěných panelů, dřevotřísky, PVC desek, dalších plastů a různých neželezných kovů lze s tímto strojem provádět stejně přesně jako gravírování textu. Pomůcka pro vkládání, která se skládá z kuličkových válečků na jedné straně stroje, usnadňuje například vkládání velkých plechů materiálu.
SOFTWARE:
Ilustrační video: Software KinetiC-NC

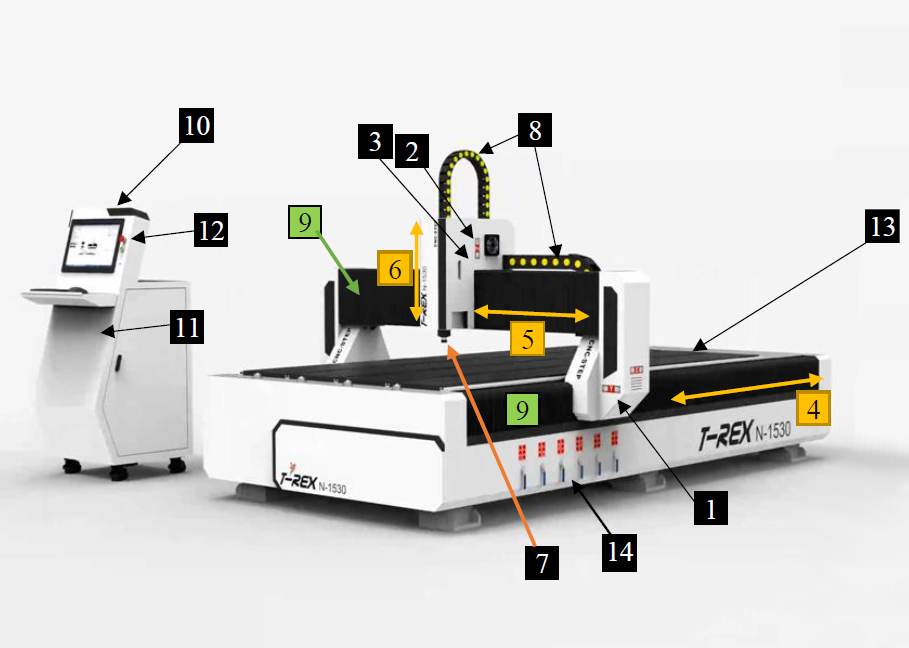

1. Krokový motor osy X (Pod krytem)
2. Krokový motor osy Y (Pod krytem)
3. Krokový motor osy Z (Pod krytem)
4. Osa X se suporty
5. Osa Y s vozíkem (můstkem)
6. Osa Z se suporty
7. RF vřeteno
8. Řetěz energetického kabelu
9. Ochranný měch
10. Ovládací panel obsluhy
11. Hlavní vypínač
12. Tlačítko nouzového zastavení
13. Vakuový stůl
14. Vakuové sekce
TECHNICKÉ PARAMETRY:
| Rozsah posuvu - osa X: | 600 mm |
| Rozsah posovu - osa Y: | 1500 mm |
| Rozsah posuvu - osa Z: | 200 mm (volitelně 300/400 mm) |
| Světlá výška (od horní hrany rámu stroje až po spodní okrajový most) | 220 mm (volitelně 320/420 mm) |
| Upínací oblast X×Y | 635×1535 mm |
| Vůle: | 0,02 – 0,03 mm |
| Opakovatelná přesnot: | +- 0,01 mm |
| Maximální rychloposuv (měřeno diagonálně X + Y): | 17 000 mm/min. |
| Maximální rychloposuv Z: | 12 000 mm/min. |
| Pohon os: | Servo Yaskava 750W (2× Osa-Y, 1x Osa-X, 1x Osa-Z) |
| Software: | KinetiC-NC |
| Podpora operačního systému: | Windows 7, 8, 10 a novější |
| Napětí: | 400 V |
| Pracovní posuv - osa Z: | 9000 mm/min. |
| Rychlost pojezdu (měřeno v diagonálním pohybu X + Y): | 45000 mm/min. |
| Technologie pohonu X a Y: | Šroubové ozubené pohony s dvojitým profilovým vedením 25 mm, portálový pohon na ose Y (portál) |
| Technologie pohonu - osa Z: | Kuličkový šroub s 5 mm stoupáním s dvojitými profilovými vodítky o délce 25 mm |
ROŽMĚRY A VÁHA:
| Rozměry (D׊×V): | 2403×1315×2100 mm |
| Hmotnost: | 700 kg |
STANDARDNÍ VÝBAVA:
- Vakuový stůl
- Operátorský terminál s průmyslovým PC (WIN 11 Pro)
- CNC řízení (integrováno v ovládacím operátorském terminálu)
- Řídící software KinetiC-NC LAN
VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:
- Vakuový stůl
- Pneumatický nebo ruční odsávací adaptér/tryska
- Vysokofrekvenční vřetena (MTC) nebo s automatickou výměnou nástrojů (ATC)
- Zásobníky nástrojů, pneumatické, 4 až 12místné, v závislosti na velikosti stroje, bez omezení pojezdu
- Boční obrábění (např. pro drážky ve dveřích nebo pevné upevnění rotační osy)
- Obrábění čel (např. pro rozvaděče)
- Rozsah posuvu v ose Z - 300 nebo 400 mm
- Dvě osy Z pro různé úkoly, např. frézování a řezání bez nutnosti konverze
- Doplňky jako excentrická brusná jednotka, lešticí jednotka, kotoučová pila, řezací moduly atd.
- Bezpečnostní plot nebo světelná clona/bariéra
- Další příslušenství, jako je ruční kolo, upínací materiály, pouzdro na frézovací nástroje atd.
- CAD/CAM Software Vectric V CarvePro
PARAMETRY PRO FILTRACI:
| Produkt: | CNC frézka | ||
| Osa X: | 600 mm | ||
| Osa Y: | 1500 mm | ||
| Osa Z: | 200 mm | ||
