KNUTH R80V RADIÁLNÍ VRTAČKA (400V)
Radiální vrtačka, vrtací výkon 80 mm (ocel), upínání MK6, napětí 400V
POPIS:
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
Radiální vrtačka na kov KNUTH R80V

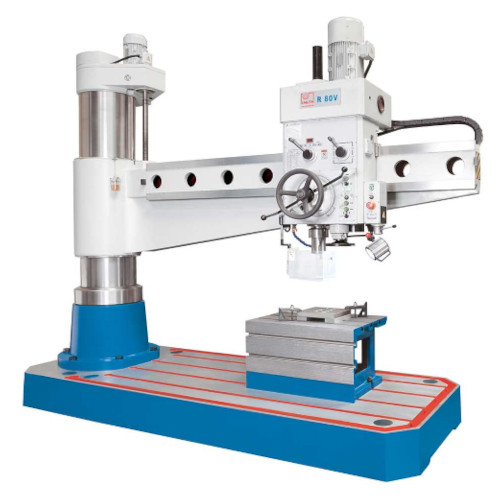

Ilustrativní foto: Radiální vrtačka KNUTH R80V
Radiální vrtačka KNUTH R80V je jedním z nejuniverzálnějších a nejvýkonnějších řešení pro vrtání, vystružování a zahlubování do oceli nebo litiny. Tyto modely přesvědčí snadnou manipulací i s velkými a těžkými obrobky. Díky dlouhému dosahu je velmi flexibilní pro použití v mnoha výrobních a stavebních podnicích. Řada R-V je moderní, dále vyvinutou verzí klasické radiální vrtačky a již více než 15 let patří k nejžádanějším modelům KNUTH.
- Plynule regulovatelné otáčky vřetena s digitálním zobrazením
- Standardní hranolový stůl pro rozšířené možnosti použití
- stabilní konstrukce pro konstantně vysokou přesnost
- Moderní design pro snadnou a komfortní obsluhu
- Základna, sloup, výložník a převodová hlava jsou z vysoce kvalitní litiny
- Důležitým konstrukčním znakem je silně dimenzovaný sloup a výložník s vysokou tuhostí při namáhání krutem
- Výškové nastavení výložníku se provádí výkonným motorickým pohonem a zvedacím vřetenem
- Převody pro zvedání výložníku běží v olejové lázni a pracují spolehlivě a s malým opotřebením
- Nákladná konstrukce sloupu s optimálním upínáním přesvědčuje vysokou stabilitou a mimálním vyosením při upnutí
- Otočné a pojezdové osy se vyznačují vyloženě lehkým chodem a tak snižují každodenní námahu obsluhujícího
- V převodovkách jsou použita kalená a přesně broušená ozubená kola z chromniklové oceli pro dosažení rovnoměrného a tichého chodu
- Části převodů jsou spolehlivě zásobovány mazivem pomocí olejového čerpadla
- Hlavní vřeteno běží v přesných ložiskách a je vybaveno automatickou brzdou vřetena
- Ozubení pinoly je broušeno pro dosažení lehkého chodu a malého opotřebení
- Vrtací hlava pojíždí na kalených a broušených vodicích drahách
- U všech modelů je posuv vybaven nastavitelnou spojkou, omezující přetížení
- Nastavitelný doraz hloubky vrtání s velkou, dobře odečitatelnou stupnicí a s noniem
- Všechny prvky obsluhy jsou rozmístěny podle požadavků praxe a umožňují snadnou obsluhu a zaučení v krátkém čase
- Výkonné zařízení pro oběh chladicího prostředku se zásobní nádrží, integrovanou ve stojanu stroje
- Bestseller s optimálním poměrem velikosti a výkonu, s novou pohonnou technikou
- Plynule regulované otáčky vřetena s předlohou, dobře čitelné digitální zobrazení
- Pinola je doplněna vedeným protizávažím pro snadné ovládání a větší bezpečnost
- Mechanicky řazené převody posuvů s 8 stupni
- Nezávislé hydraulické upínání: je možné měnit výšku výložníku bez porušení nastavení vřetena vůči otvoru
- Vrtací hlava a sloup mohou být upnuty nebo uvolněny buď společně nebo odděleně
- Centrální mazání spolehlivě zásobuje sloup mazadlem
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vrtací výkon: | 80 mm |
| Výkonnost při řezání vnitřních závitů - litina: | M60 |
| Výkonnost při řezání vnitřních závitů - ocel: | M52 |
| Vrtací hloubka (max.): | 400 mm |
| Rozměry, stůl stroje: | 3380x1230x280 mm |
| Rozměry, krychlový stůl: | 580x850x500 mm |
| Vyložení: | 450 - 2550 mm |
| Vzdálenost hlava vřetena - horní strana stolu: | 400 - 1580 mm |
| Dráha zdvihu ramena (vertikální): | 800 mm |
| Průměr sloupků: | 450 mm |
| Dráha pojezdu | |
| Dráha pojezdu - vrtací hlava (horizontálně): | 2100 mm |
| Hlavní vřeteno | |
| Rozsah regulace otáček: | 30 - 1400 ot./min |
| Upnutí vřetena: | MK6 |
| Posuv | |
| Posuvy: | 0,06 - 1 mm/ot. |
| Výkony motorů | |
| Výkon motoru hlavního pohonu: | 7,5 kW |
| Výkon motoru výškového přestavení: | 2,2 kW |
ROZMĚRY A VÁHA:
| Délka: | 3590 mm |
| Šířka: | 1250 mm |
| Výška: | 3530 mm |
| Hmotnost: | 7400 kg |
STANDARDNÍ VÝBAVA:
- systém chlazení chladicí kapalinou
- upínací stůl
- pracovní svítilna LED
- provozní návod
| Produkt: | Radiální vrtačka | ||
| Napětí: | 400 V | ||
| Značka: | KNUTH | ||
