KNUTH KSR50VT RADIÁLNÍ VRTAČKA (400V)
Radiální vrtačka, vrtací výkon 50 mm (ocel), upínání MK4, napětí 400V
POPIS:
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |

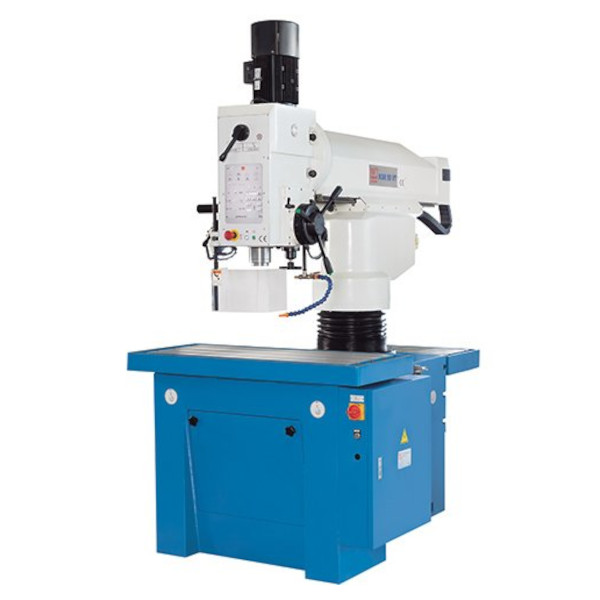

Radiální vrtačka na kov KNUTH KSR50VT
Ilustrativní foto: Radiální vrtačka KNUTH KSR50VT
Řada rychlých radiálních vrtaček KSR se řídí heslem „nástroj na obrobek“. Nabízejí jedinečnou flexibilitu s upínacími plochami pro různé aplikace na třech stranách stroje. Model KSR VT je také vybaven elektronicky řízeným servopohonem pinoly a dotykovým displejem obsluhy, který pomáhá při volbě správných parametrů obrábění pro vrtání a závitování. Ideální řešení pro kusovou a malosériovou výrobu, často používané při údržbě a výrobě nástrojů a ocelových konstrukcí.
- Jedinečný koncept obsluhy
- 3 pracovní stanice
- Rozšířená kontrola funkcí stroje
- Posuv pinoly servomotorem
- Lineární vedení pro hladký a přesný pohyb výložníku
- Stůl, sloupek, horní nosník a převodová hlava jsou ze silnostěnné kvalitní litiny a celá konstrukce stroje přesvědčí vysoce kvalitními komponenty a pečlivým zpracováním

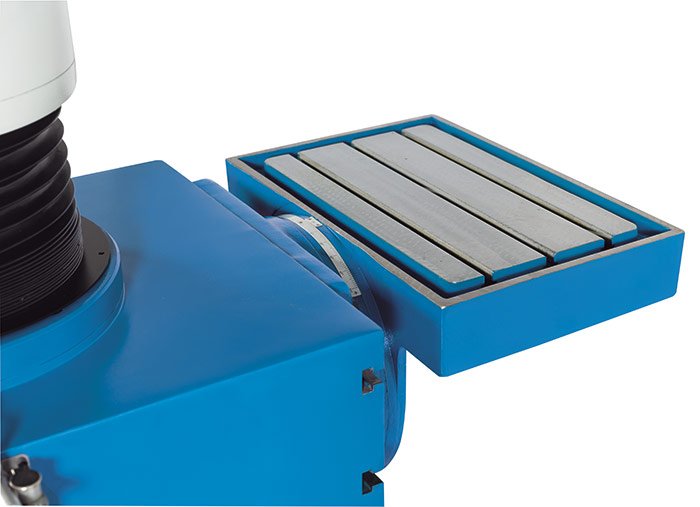

- Velký pracovní stůl, jenž může být rozšířen namontováním volitelného výkyvného a naklápěcího stolu, skýtá velké množství možností upínání a opracovávání
- Horní nosník se pohybuje plynule, bezúdržbově a s vysokou pevností ve dvou vysoce dimenzovaných lineárních válečkových vedeních a umožňuje tak přesné polohování s nepatrným vynaložením síly
- Celkové ovládání stroje se vyznačuje výjimečně lehkým chodem a snižuje tak každodenní námahu obsluhujícího
- Sloupek a horní nosník mají hydraulické upínání
- Pohon hlavního vřetena se 2 převodovými stupni, v nichž jsou otáčky vřetena plynule regulovány
- Pro otvory v úhlu je vrtací hlava výkyvná v obou směrech až do 45°
- Údržbu stroje usnadňuje centrální mazání
Elektronicky řízený servoposuv pinoly
- Servomotor řídí plynule nastavitelně posuv pinoly
- Doraz pro hloubku vrtání je nastaven elektronicky, přesnost polohování je přitom +/- 0,1 mm

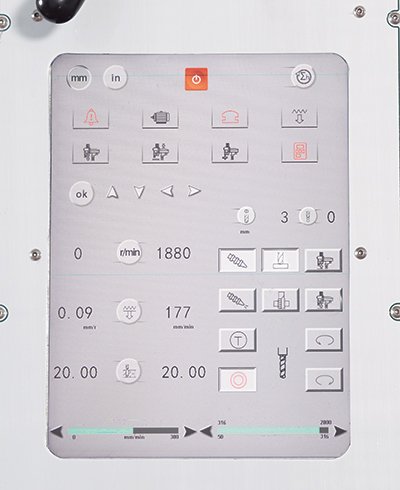

Vylepšená funkce a lepší přehled díky velké dotykové obrazovce

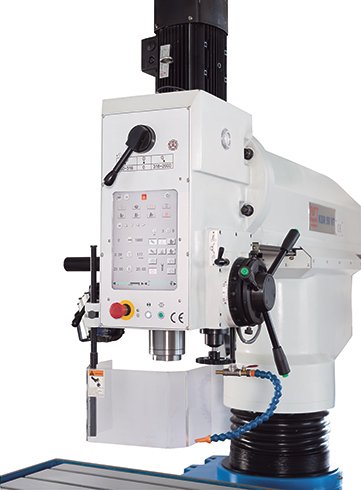

- Všechny funkce stroje jsou spouštěny prostřednictvím dotykové obrazovky a přehledně se na ní zobrazují
- Rozměrové jednotky pro zadávání a zobrazení lze vybírat mezi mm a palci
- V režimu řezání závitů pinola při dosažení zvolené hloubky závitu změní směr otáčení vřetena
- Různá alarmová hlášení uživatele varují před nesprávným ovládáním nebo zobrazují provozní stav
- Ovládací software navíc v závislosti na požadované velikosti vrtáku doporučí nastavení otáček a posuvu
- Výkonné chladicí zařízení se rovněž aktivuje prostřednictvím dotykové obrazovky
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vrtací výkon: | 50 mm |
| Výkonnost při řezání vnitřních závitů - ocel: | M32 |
| Vyložení: | 960 mm |
| Vzdálenost hlava vřetene - horní strana: | 760 mm |
| Rozsah otáčení hlavy: | 90° |
| Pracovní stůl: | 1200×505 mm |
| Průměr sloupku: | 220 mm |
| Zdvih sloupku | 400 mm |
| Zdvih pinoly: | 200 mm |
| Dráha pojezdu | |
| Dráha pojezdu - horní nosník: | 590 mm |
| Hlavní vřeteno | |
| Rozsah regulace otáček: | 50 - 2000 ot./min |
| Upnutí vřetena: | MK4 |
| Posuv | |
| Posuvy: | 1 - 300 mm/min |
| Výkony motorů | |
| Výkon motoru hlavního pohonu: | 3 kW |
| Výkon motoru výškového přestavení: | 1,5 kW |
| Výkon motoru posuvu | 1,26 kW |
| Výkon mororu hydrulického čerpadla | 0,37 kW |
| Výkon motoru čerpadla chladící kapaliny | 0,085 kW |
ROZMĚRY A VÁHA:
| Délka: | 1720 mm |
| Šířka: | 1200 mm |
| Výška: | 2250 mm |
| Hmotnost: | 2740 kg |
STANDARDNÍ VÝBAVA:
- systém chlazení chladicí kapalinou
- Dotykový display
- Přídvané upínací plochy po stranách a vzadu
- Upínací stůl
- Naklápěcí horizontáln stůl
- Pracovní osvětlení
- Systém chlazení chladící kapalinou
- Zařízení pro řezání závitů
- Redukční pouzdra
- Návod k obsluze
| Značka: | KNUTH | ||
| Produkt: | Radiální vrtačka | ||
| Napětí: | 400 V | ||
